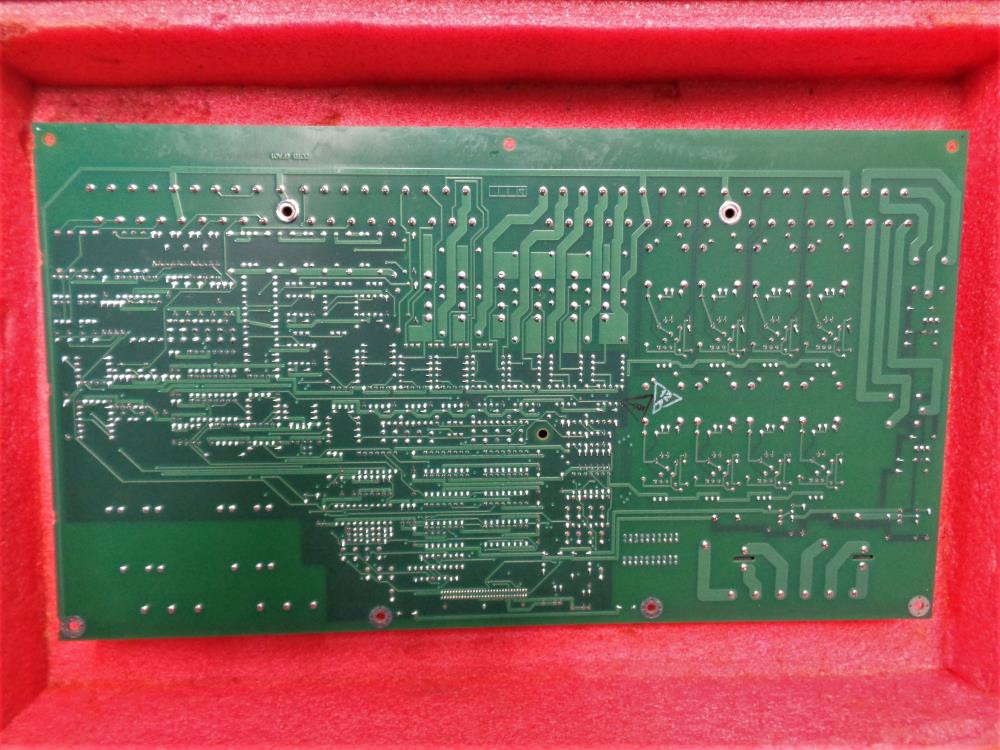

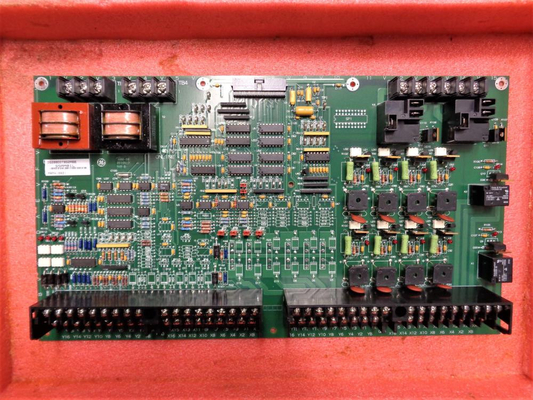

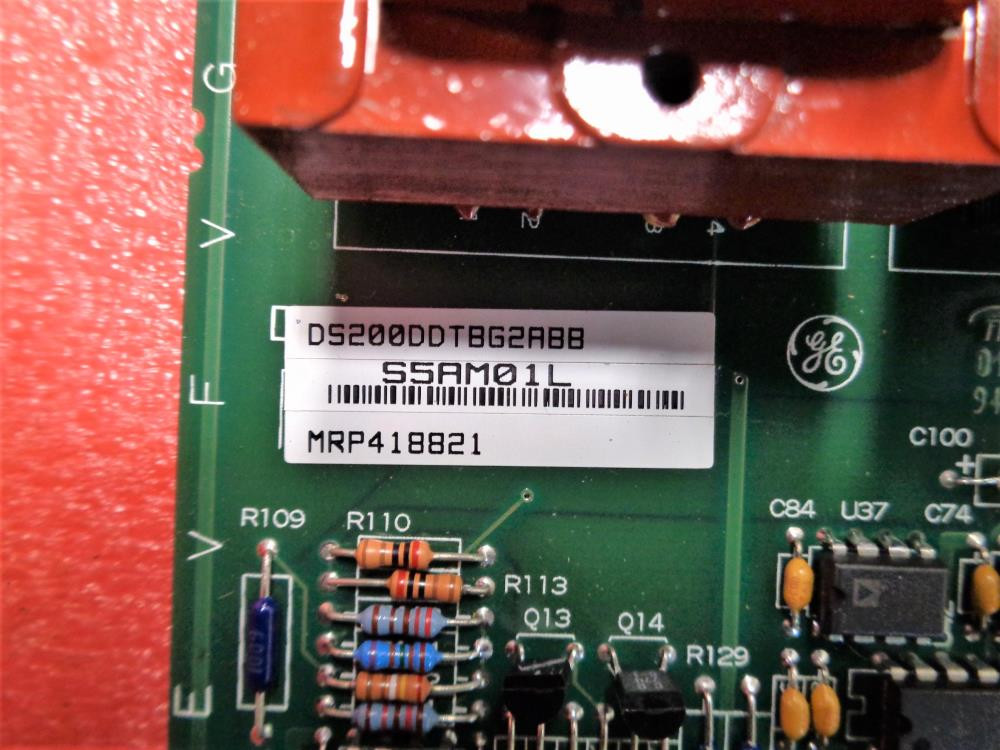

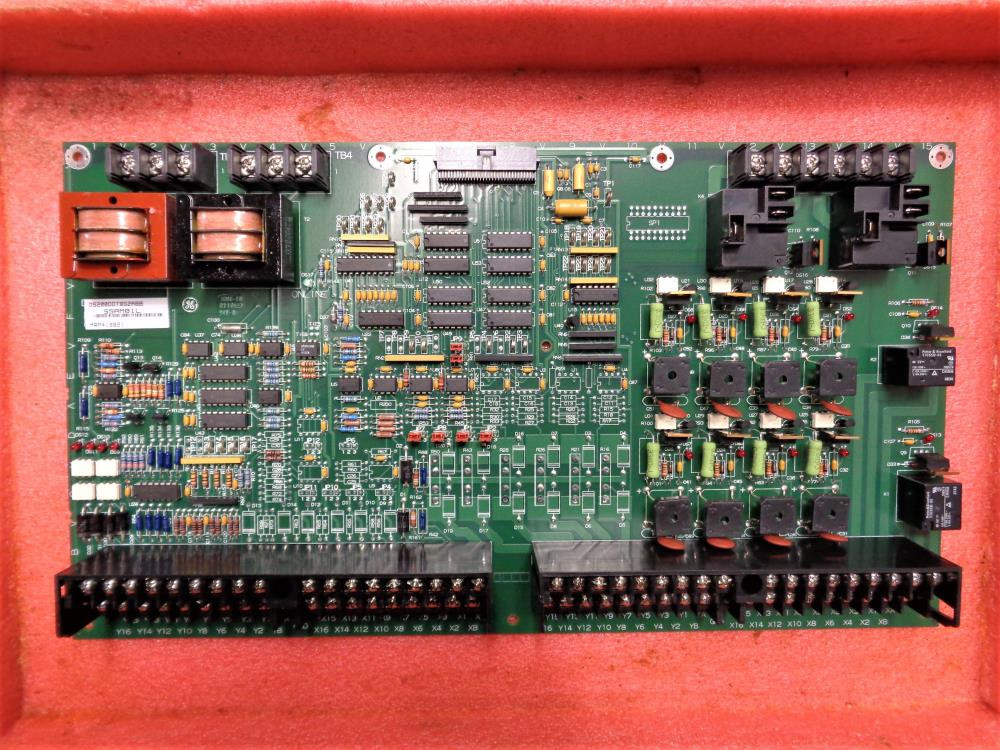

DS200DDTBG2ABB هي لوحة محطة الدخول / الخروج المساعدة LCI.هذا الـ (بي سي بي) تم إنشاؤه كمكون لنظام (مارك في) من شركة (جي إي)كان مارك V هو الثاني من أنظمة إدارة توربينات الغاز والبخار الخاصة بـ Speedtronic لتقديم نسخ احتياطية ثلاثية إضافية على عناصر التحكم الحرجة ومعلمات الحمايةتتضمن سلسلة منتجات DS200DDTBG2ABB Mark V هذه أيضًا ميزات مثل التشخيص المدمج والصيانة عبر الإنترنت وواجهة مستشعر مباشرة.The DS200DDTBG2ABB PCB featured on this personalized product page is actually not the original LCI Auxiliary I/O Terminal Board manufactured for placement in the larger Mark V Turbine Control System Series؛ وهذا سيكون لوحة الدوائر المطبوعة DS200DDTBG2 الأم التي تفتقر إلى كل ثلاثة من مراجعات المنتج الهامة لهذا المنتج DS200DDTBG2ABB.

نصائح ومواصفات الأجهزة

DS200DDTBG2ABB هي لوحة عالية الجهد. وظيفتها هي إنشاء اتصالات النظام لإشارات الدخول / الخروج المساعدة.بالنظر إلى هذه الوظائف المحددة المقصودة في سلسلة نظام التحكم في التوربينات مارك 5لا ينبغي أن يكون مفاجأة حقيقية أن هذا العرض DS200DDTBG2ABB المنتج يستخدم سلسلة مرتفعة من المكونات الأجهزة تشجيع وظائف ومواصفات المكونات.تتلقى لوحة DS200DDTBG2ABB الطاقة من وترتبط لوحة DS200ADMA ، وهي وحدة لوحة ابنة تقع على لوحة تحكم معالج الإشارة الرقمية DS200DSPC.تم بناء DS200DDTBG2ABB مع العديد من المدخلات والمخرجات. وتشمل هذه المخرجات مدخلات التيار المتردد عالية الجهد (2) ، مدخلات إشارة التيار العالي (6) ، مدخلات إشارة التيار المنخفض (3)) مدخلات حلقة التيار 4-20 mA (حتى 2،) ومدخلات الجهد غير المخصصة.يتم إعادة تخصيص مدخلات الحلقة الحالية في هذا التجميع DS200DDTBG2ABB من لوحة محطة الدخول / الخروج المساعدة من قنوات الدخول CT أو LEM باستخدام القفزات.لوحة DS200DDTBG2ABB المعروضة هنا لديها أيضا أربعة مخرجات التناظرية المخزنة واثنين من مخرجات 4-20mA حاليااللوحة لديها أيضا ستة عشر مدخلات رقمية / مخرجات.

تم بناء لوحة تحكم DS200DDTBG2ABB مع 33 نقطة اختبار TP ، تستخدم لقياس الإشارة ، بالإضافة إلى 17 LED (DS1-DS17.) يتضمن اللوحة اثني عشر مفاتيح القفز مع 3 مواقع لكلإعداد المصنع لهذه المفاتيح هو في الموقف 1-2 من حيث المكونات الأجهزة القياسية التي تحد من الجهديستخدم جهاز DS200DDTBG2ABB LCI Auxiliary I/O Terminal Board محولين، أربعة رلايات، وأربعة عشر ترانزستور. DS200DDTBG2ABB يستخدم مكثفات ومقاومات كذلك،ويتميز بمجموعة مؤكدة بأسلوب الطبقة العادية من طلاء PCB أنه تم معالجته كيميائياً بواسطة.يحتوي الجمعية الداخلية لهذا المنتج DS200DDTBG2ABB Mark V Series أيضًا على ثمانية varistors وخمسة عشر صفحة شبكة المقاومة.وأخيراً، هذه لوحة الدوائر المطبوعة DS200DDTBG2ABB لديها خمسة أشرطة نهاية تتراوح من ثلاثة مواقع المسامير إلى ستة وثلاثين موقف المسامير، ولها العديد من الدوائر المتكاملة،بما في ذلك رقاقة مع تحديد اللوحة ومعلومات مراجعة الأجهزة.يمكن العثور على مزيد من المعلومات حول وظائف اللوحة وبيانات التطبيق والميزات والتركيب في GEI-100219،منشور من جنرال إلكتريك قد يكون من الصعب استعادته عبر الإنترنت نظراً لسلسلة منتجات DS200DDTBG2ABB هذه باعتبارها عرضًا لمنتجات سلسلة Mark V.قبل اتخاذ قرار شراء نهائي على هذا DS200DDTBG2ABB عالية الجهد LCI مساعد لوحة محطة الدخول / الخروج، it is crucial to realize that its originally-introduced performance specifications and dimensions have been impacted through its inclusion of a full product revision table with two functional product revisions and an artwork configuration revision.
