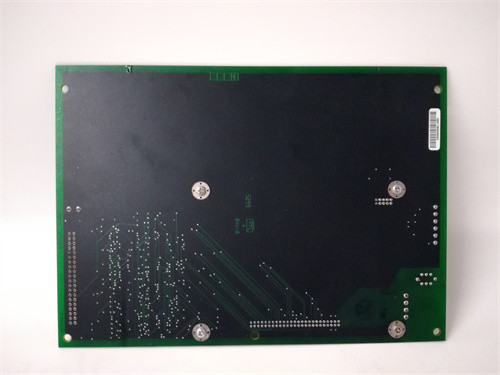

DS200DDTBG1A هي لوحة محطة إدخال / إخراج مساعدة من LCI تم تصنيعها وتصميمها من قبل جنرال إلكتريك كجزء من سلسلة مارك V المستخدمة في أنظمة تحكم GE Speedtronic.لوحة DS200DDTB (DDTB) هي لوحة محطة عالية الجهد للاتصالات النظامية لإشارات الدخول / الخروج المساعدةيتم توصيل اللوحة إلى لوحة ابنة DS200ADMA (ADMA) المنظمة التناظرية إلى الرقمية التي يتم تركيبها على لوحة تحكم معالج الإشارة الرقمية DS200DSPC (DSPC).موصلات عالية الكثافة وكابل شريط يربط DDTB إلى لوحة ADMAيتم توفير الطاقة لـ DDTB من قبل لوحة ADMA. يوفر DDTB تكييف الإشارة ، والتنسيق ، والتخزين المؤقت ،والعزلة لجعل إشارات مستوى النظام البيئة القاسية متاحة لمعالجة الإشارات الرقمية لوحة DSPC (DSP)يمكن توصيل اتصالات الأسلاك الخارجية من إشارات الجهد العالي، الاتصال I / O، قياس التيار (عن طريق أجهزة تأثير هال منخفضة المستوى) ، أو CTs عالية التيار إلى محطات DDTB.هناك إصدارات G1 و G2 من لوحة DDTBيفتقر G2 إلى بعض وظائف G1 ويتم ملاحظته حيثما كان ذلك مناسبا.

الخصائص:

مدخلات التيار المتردد عالية الجهد:هناك مدخلين معزولين للاتصال بإشارات التيار المتردد عالية الجهدو عازل لتوفير إشارة ± 5 فولت من الذروة إلى الذروة إلى مدخلات VCO لوحة ADMA (في 693 V rms المطبقة)هذه المدخلات لديها كتلة نهاية المسمار منفصلة معتدلة ومعزولة ل 1000 فولت الذروة العابرة.

إدخالات إشارة التيار العالي:هناك ستة مدخلات مع المقاومات استشعار التيار المناسبة لإشارات التيار المستمر ± 5 آمبر (مخصصة لدخول CT).يتم تخزينها بشكل متباين ويمكن أن تتحمل ± 12 فولت من الجهد الشائعيتم تصفية كل مدخل وتحديده. هذه المدخلات لديها كتلة نهاية من نوع المسمار وتحمي من زيادات الجهد.

مدخلات إشارة التيار المنخفض:هناك ثلاثة مدخلات مع المقاومات استشعار التيار مناسبة لإشارات التيار المستمر ± 0.224 آمبر (مخصصة لإشارات محول التيار LEM).يتم تخزينها بشكل متباين ويمكن أن تتحمل ± 12 فولت من الجهد الشائعيتم تصفية كل مدخل وتحديده. هذه المدخلات لديها كتلة نهاية من نوع المسمار وتحمي من زيادات الجهد.

4-20 مآ مدخلات الحلقة الحالية:هناك أحكام لإعادة تخصيص اثنين من قنوات المدخلات CT أو LEM كمستقبلات لإشارات مدخلات الحلقة الحالية 4-20 mA. يتم هذا التعيين البديل عن طريق إعادة تعيين بعض القفزات.المقاومة المدخلة هي 192 أوم و المدخل التناظري يتم تحويله بحيث 0 mA يعطي نطاق كامل سلبي و 20 mA يعطي نطاق كامل إيجابييتم إدارة الكشف عن الحلقة المفتوحة وتطبيع المدخلات بواسطة البرنامج.

مدخلات الجهد غير المخصصة: يتم توفير مكبر فولتاج دخول تفاضلي لتغذية مدخل VCO التناظري على لوحة ADMA. مكاسب هذا المكبر هي 1/2 مما يسمح بمدى إشارة الدخول ± 10 فولت.هذه المدخلات لديها كتلة نهاية نوع المسمار وتحمي من ارتفاعات في الجهد.

4-20 مآ مخرجات التيار:اثنين من المخرجات التناظرية أيضا تشغيل محفظات إخراج مصدر التيار لتوفير الدعم للإشارات الخروج الحلقة الحالية 4-20 mA.كل من المخرجات الجهد والتيار نشط في جميع الأوقات ويمكن استخدامها بشكل منفصل أو معا عن طريق السلك إلى محطات الخروج الخاصة بهمهناك مرحلة عكسية ومكاسب في سائق 4-20 mA بحيث يؤدي مدخل +5 V من لوحة ADMA إلى إنتاج 4 mA ومدخل -5 V إلى إنتاج 20 mA.لا يسمح بإخراج 0 mA لتجنب الخلط مع الكشف عن الحلقة المفتوحة.
