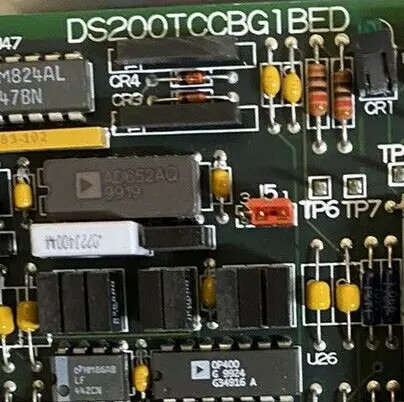

تتكون اللوحة التناظرية GE I/O TC2000 DS200TCCBG1BED من ميكرو معالج واحد 80196 ووحدات PROM متعددة. كما تحتوي على LED واحد و 2 موصلات 50 دبوس.يمكن رؤية LED من المنظر الجانبي لللوحةتعريفات المكونات المتصلة بـ 50 دبوس هي JCC و JDD. يستخدم المعالج الدقيق تعليمات المعالجة والبرمجيات الثابتة على وحدات PROM.لا حاجة إلى المزيد من البرمجة أو تحديثات البرمجيات الثابتة عند تثبيت لوحة الاستبدال. كل ما هو ضروري هو نقل وحدات PROM من اللوحة القديمة إلى المقابس على اللوحة الاستبدالية. بهذه الطريقة، يمكنك استئناف نشاط القيادة ومعرفة أن المعالجة ستكون هي نفسها.

يجب عليك أيضًا إعادة توصيل كابلات الشريط في نفس الموصلات على لوحة الاستبدال. وهذا ينطبق على كابلات الشريط ذات 50 نقطة وكذلك كابلات الشريط ذات 34 نقطة.لأن هناك 5 وصلات ذات 34 دبوسهناك احتمال أنك قد تربط كابلات الشريط في المكونات الخاطئة. هناك أيضا فرصة لربط المكونات الخمسة وخمسين دبوسًا في المكونات الخاطئة.جميع الموصلات لديها معرفات الموصلة وحتى لو كانت لوحة الاستبدال هي نسخة أحدث، وسوف تكون هويات الاتصال نفسها.

قد تجد أن المكونات على لوحة الاستبدال في أماكن مختلفة وأن المكونات تبدو مختلفة.يتم الحفاظ على التوافق بين الإصدارات ، وستقدم لوحة الاستبدال نفس نتائج المعالجة مثل اللوحة المعيبةقم بتوصيل كابلات الشريط في نفس الموصولات على اللوحة الجديدة واستخدم معرفات الموصولات لربط اللوحة القديمة باللوحة الجديدة.

يحتوي General Electric I/O TC2000 Analog Board DS200TCCBG1B على ميكرو معالج واحد 80196 ووحدات PROM متعددة. كما يحتوي على LED واحد و 2 موصلات 50 دبوس.يمكن رؤية LED من المنظر الجانبي لللوحة. تعريفات المكونات المتصلة بـ 50 دبوس هي JCC و JDD. يحتوي اللوح أيضًا على 3 قفزات. يحتوي القفزات على تعريفات مطبوعة على سطح اللوحة. تعريفات هي JP1 و JP2 و JP3.

عندما يتم تثبيت اللوحة الأصلية في محرك الأقراص ، يقوم المثبت بتكوين اللوحة لتلبية متطلبات المحرك على أفضل وجه.القفزات تمكن المثبت من تعيين قيم التكوين عن طريق تغيير موقف القفزاتيتم استخدام المواقف الافتراضية للقفز في معظم الظروف ولا تتطلب أي إجراء آخر من قبل المثبت.في بعض الحالات يقوم المثبت بتغيير وضع القفز على أساس المعلومات المتاحة في المعلومات المطبوعة المقدمة مع اللوحة.

في القفز ذو 3 أقلام، يغطي القفز 2 أقلام في وقت واحد. على سبيل المثال، قد يغطي القفز القفز 1 و 2 أو القفز 2 و 3. لنقل القفز،امسك القفز بإبهامك وإصبعك الإشارى وسحبها من الدبابيس. ثم، صياغة القفز مع الدبابيس الجديدة وإنزالها في الموقف. بعض القفزات لا تستخدم لتكوين اللوحة ولها وضع واحد فقط مدعوم.في هذه الحالة يتم استخدام الموقف البديل لاختبار المنتج من قبل الشركة المصنعة لاختبار دائرة معينة أو وظيفة.
