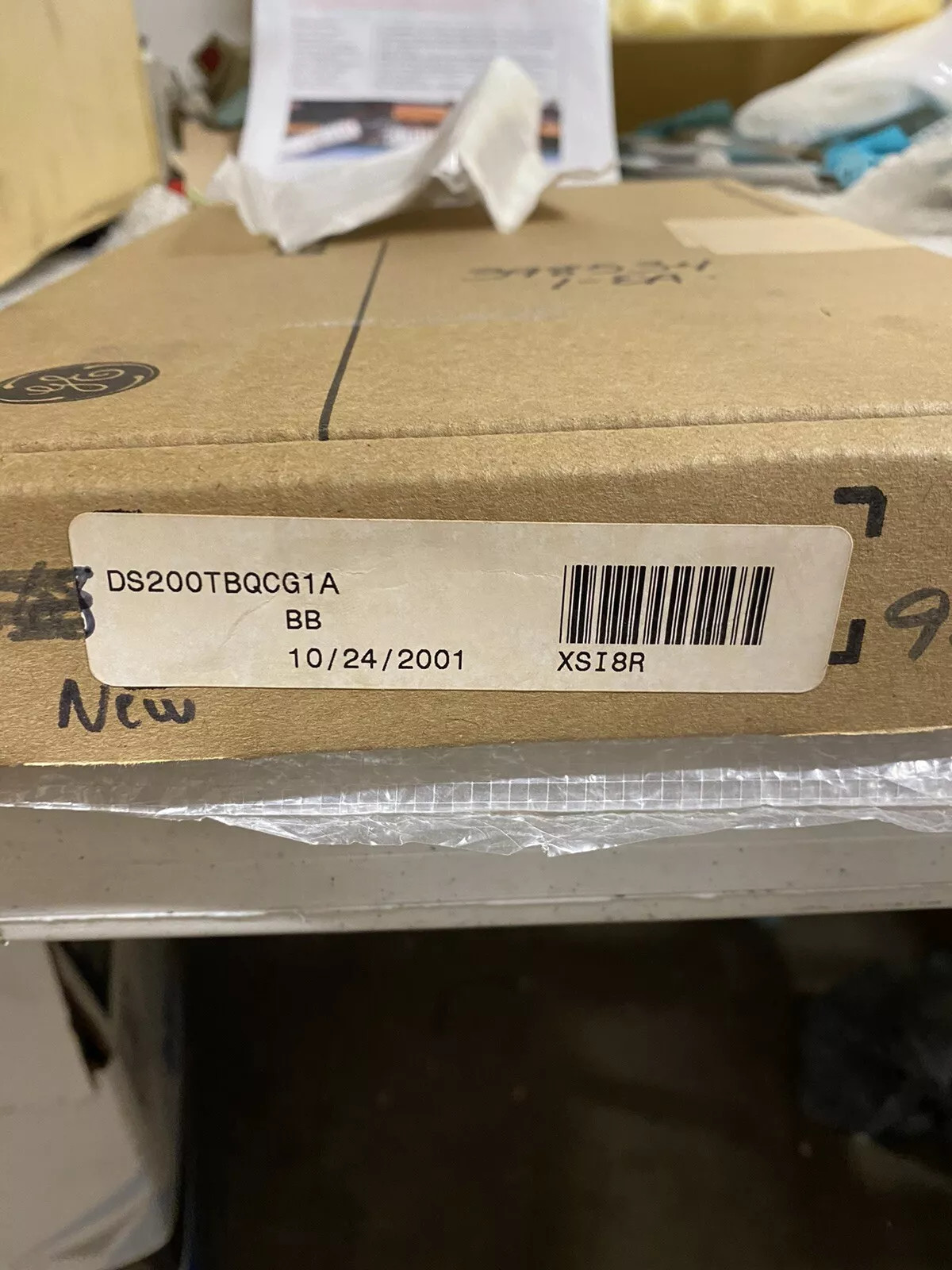

يحتوي DS200TBQCG1ABB GE RST Analog Termination Board على 2 كتلة محطة يحتوي كل منها على 83 محطة لأسلاك الإشارة جنبا إلى جنب مع 15 قافزًا و 3 موصلات 40 دبوسًا و 3 موصلات 34 دبوسًا.لقد صممت لتكون 11.25 بوصة في الطول و 3 بوصات في الارتفاع ويحتوي على فتحة مسدس واحدة في كل زاوية لتثبيت اللوحة في الرف الموجودة داخل المحرك.

من المهم أن تكوني حذرة عند إزالة المسامير لأن المسامير المفقودة قد تسقط على اللوحة وتسبب اختصار كهربائي يؤدي إلى حريق أو حروق كهربائية.قد تتعثر أيضا في الأجزاء المتحركة التي سوف تتلف الأجزاء أو تسبب في فشل المحركيتم تخصيص المساحة على اللوحة للكتل النهائية التي توفر الوسائل لاستقبال الإشارات من اللوحات الأخرى المثبتة في المحرك.هذه وحدات الطرف نفسها أيضا تمكن اللوحة لنقل الإشارات والمعلومات إلى اللوحات الأخرى.

يحتوي جهاز GE RST DS200TBQCG1A على كتلتين نهائية. يحتوي كل كتلة على 83 محطة لأسلاك الإشارة.يحتوي جهاز GE RST DS200TBQCG1A أيضًا على 15 قفز، و3 وصلات 40 دبوس و3 وصلات 34 دبوس.

الحد الأقصى لعدد أسلاك الإشارة التي يمكنك توصيلها إلى المحطات هو 166. TB1 و TB2 هي المعرفات المرتبطة بكتل المحطات.,لتعريف محطة محددة يمكنك استخدام معرف كتلة المحطة ومعرف رقمية المحطة معًا. على سبيل المثال ، يشير TB1 83 إلى المحطة 83 في كتلة المحطة TB1.عندما كنت تستعد لاستبدال GE RST اللوحة التسهيلية التناظرية DS200TBQCG1A أفضل ممارسة هو إعداد العلامات التي يمكنك ربط على كل سلك إشارة متصلة بجهاز محطةاكتب على كل علامة معرف كتلة المحطة و معرف رقم المحطة

قد تكون اللوحة البديلة نسخة لاحقة من نفس الطراز. ستحتوي النسخة الجديدة على أحدث التحسينات. وهذا سيتضمن أحدث البرمجيات الثابتة والتغييرات في الدوائر.قد تشمل أيضا مكونات جديدة.

عندما تفحص اللوحة بصريا، قد يكون لها مكونات في أماكن مختلفة وقد تبدو المكونات مختلفة.اللوحة سوف تحافظ على التوافق مع محرك الأقراص وسوف تعمل بنفسأيضا، وسوف تكون الموصلات موجودة على اللوحة الجديدة ولكن قد تكون في مواقع مختلفة.
