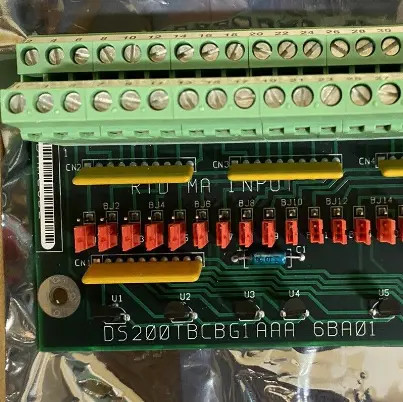

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsهناك أربعة أقسام من هذه اللوحات داخل الخزانة مع 9 فتحات إجمالية داخل قسم التحكم في I / O.

عادة ما يحتل لوحة TBCB واحدة من فتحات أكبر تحت سلسلة من 5 لوحات أصغر.هذا اللوحة تسمى أيضا وحدة إنهاء RTD و 4-20 mA المدخل (TBCB) والوظائف داخل R5 النواةوظيفتها الرئيسية هي استخدام إشارات المدخلات التي تتلقى لإرسالها إلى لوحة TCCB حيث يتم كتابتها على اللوحة.لديها تكوينات أجهزة محددة التي تحتاج إلى إعداد في عملية التثبيت.

يجب توصيل إشارات الدخول BJ1 إلى BJ22 إلى DCOM. إشارات الدخول BJ23 إلى BJ30 هي حيث يتم تحويل الإشارات 15-22 إلى نطاق تيار 0-1mA.ما مجموعه ثمانية من إشارات الدخول العادية لديها القدرة على التحويل إلى إشارات الدخول 0-1 mA.

بطاقة DS200TBCBG1A هي بطاقة تشبيهية في سلسلة GE Speedtronic Mark V LM من أنظمة التحكم في التوربينات.هذه اللوحة لم تعد مدعومة من قبل الشركة المصنعة الأصلية لها وأصبحت صعبة للعثور على في بعض الأحيان.

يمكن تركيب DS200TBCBG1A داخل خزانة تحكم توربين مارك V مع لوحات تحكم إدخال / إخراج أخرى. هناك أربعة أقسام من هذه اللوحات داخل الخزانة.هناك 9 فتحات إجمالية داخل قسم التحكم في I / O ولوحة TBCB عادة ما تأخذ واحدة من فتحات أكبر تحت سلسلة من 5 لوحات أصغر.

يطلق على DS200TBCBG1A أيضًا Termination Module RTD و 4-20 mA Input (TBCB).هذه اللوحة تستخدم إشارات المدخلات التي تتلقى لنقلها إلى اللوحة TCCB حيث يتم كتابتها على اللوحة.ثمانية إشارات دخول عادية قادرة على التحويل إلى إشارات دخول من 0 إلى 1 مآ.

DS200TBCBG1A ليس لديه أي برنامج محدد يحتاج إلى تكوين ولكنه لديه تكوينات أجهزة. تحتاج إشارات المدخلات من BJ1 إلى BJ22 إلى الاتصال بDCOM.إشارات الدخول BJ23 إلى BJ30 هي حيث يتم تحويل إشارات 15-22 إلى 0-1mA مجموعة التيار.

الرجاء الرجوع إلى دليل الإرشادات GEH-6353B لمزيد من المعلومات حول التثبيت المحدد لإشارات الإدخال لـ DS200TBCBG1A.
