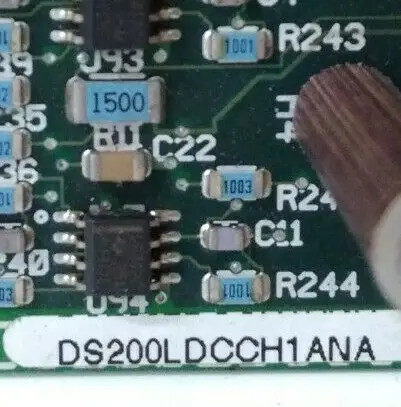

المنتج:DS200LDCCH1ANA لوحة التحكم في القيادة الكهربائية العامة / الاتصالات LAN

الوصف

يحتوي جهاز تحكم محركات GE / لوحة اتصالات LAN DS200LDCCH1ANA على معالجات دقيقة متعددة توفر التحكم في وظائف المحركات والمحركات وإدخال وإخراج.كما يوفر التحكم لشبكة LANيتم تعبئة لوحة تحكم محركات GE / الاتصالات LAN DS200LDCCH1ANA بأربعة معالجات دقيقة ويتم تعيين كل معالجة دقيقة وظيفة منفصلة.

معالجة التحكم في المحرك معالجة التحكم في المحرك معالجة التحكم في المحرك معالجة التحكم في المحرك معالجة التحكم في المحركو ميكرو معالج واحد يوفر معالجة التحكم في الشبكة.

إذا كانت اللوحة لا تعمل بشكل صحيح أو يبدو أنها توفر أقل من الأداء الأمثل، قد ترغب في إجراء إعادة ضبط لينة على اللوحة.إعادة التشغيل الصعب هو عندما يتم قطع الطاقة الكهربائية ويجب إعادة تشغيل اللوحةعندما يكون ذلك ممكناً، يجب تجنب ذلك، وينبغي أن يحدث فقط إذا حدثت عطل في القرص أو حدثت حالة حركة تسبب إيقاف القرص بشكل غير متوقع. على سبيل المثال،إذا حدثت حالة زيادة في الحمل ، فإن المحرك سيتم إيقاف تشغيله تلقائيًا لحماية المكونات والمحرك.

الخيار الأفضل لإعادة تشغيل اللوحة هو إعادة تشغيل ناعمة. هذا عندما تظل الطاقة موجودة في اللوحة ويتم استخدامها للتخلص من الأخطاء.إحدى طرق إجراء إعادة تعيين هو الضغط على زر إعادة تعيين على اللوحةيجب على شخص مؤهل فقط أن يفعل هذا لأن القوة موجودة في محرك الأقراص وهناك خطر للصدمة الكهربائية أو الحرق.يتطلب من الخادم الوصول إلى خزانة اللوحة والضغط على زر إعادةاضغط على الزر لمدة 5 ثواني ثم اطلق عليه

DS200LDCCH1ANA هي لوحة دوائر اتصالات LAN تم تطويرها من قبل جنرال إلكتريك.يتم استخدامه في خطوط منتجات GE EX2000 Excitation و DC2000 وهو لوحة دائرة متقدمة ذات 7 طبقات هي أساسا أدمغة EX2000 و DC2000تشمل الوظائف الرئيسية التي يقدمها اللوحة واجهة المشغل ، اتصالات LAN ، معالجة المحركات والمحركات وإعادة تعيين المحركات.يتضمن العديد من الميزات المضمنة بما في ذلك الاتصالات المحلية (شبكات المنطقة المحلية) التي يتم التحكم فيها بواسطة المعالج الدقيقهناك أربعة معالجات دقيقة على اللوحة ، مما يوفر لها تغطية شاملة لإدخال وإخراج ومراقبة المحرك.

يقع معالج التحكم في المحرك على اللوحة في الموقف U1 ويوفر أجهزة إدخال / إخراج شاملة ، وتقدم قدرات مثل مؤقتات وشركات فك الترميز.والثاني هو معالج التحكم في المحرك المعترف به على اللوحة باسم U21تتوفر دوائر تحكم المحركات واتصالات الإدخال والخروج (الأنقولي والرقمي) مع هذا المعالج. U35 هو موقع المعالج المشارك المحرك.تستخدم فقط عندما تكون هناك حاجة إلى معالجة إضافية، هذا القسم يعمل على أداء الرياضيات المتقدمة لا يمكن لـ MCP حسابها.

المعالج الأخير الموجود على اللوحة هو معالج تحكم LAN في الموقف U18. يتم قبول خمسة أنظمة الحافلات (DLAN + ، DLAN ، Genius ، CPL ، و C-bus) من قبل هذا المعالج.يتوفر نظام واجهة المستخدم مع لوحة مفاتيح رقمية أبجدية متصلة تسمح للمستخدمين بعرض وتعديل إعدادات النظام والتشخيص.
