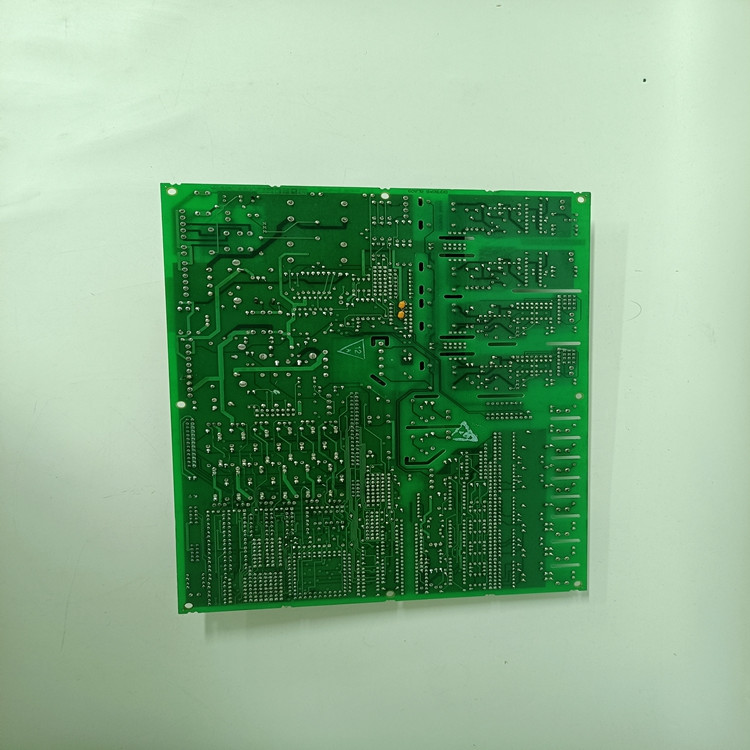

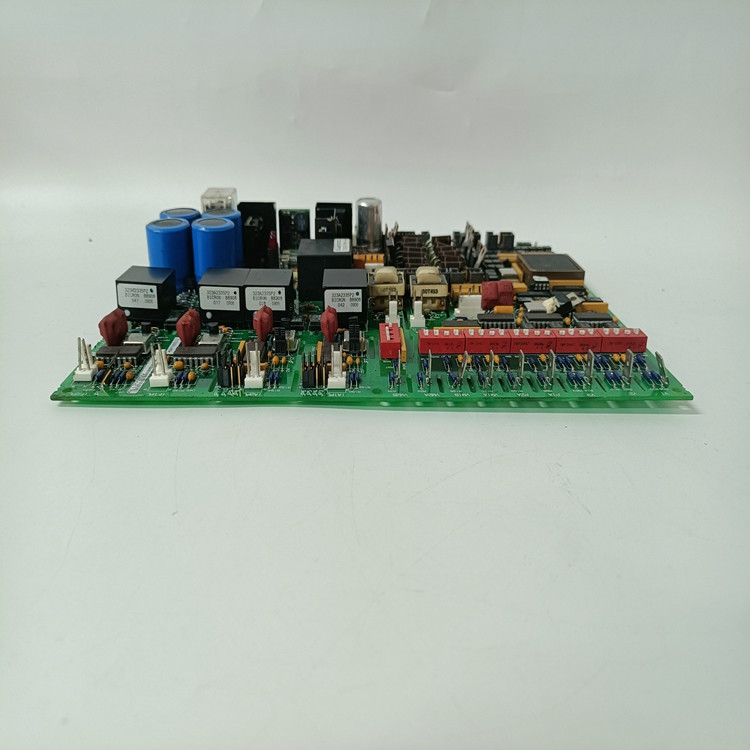

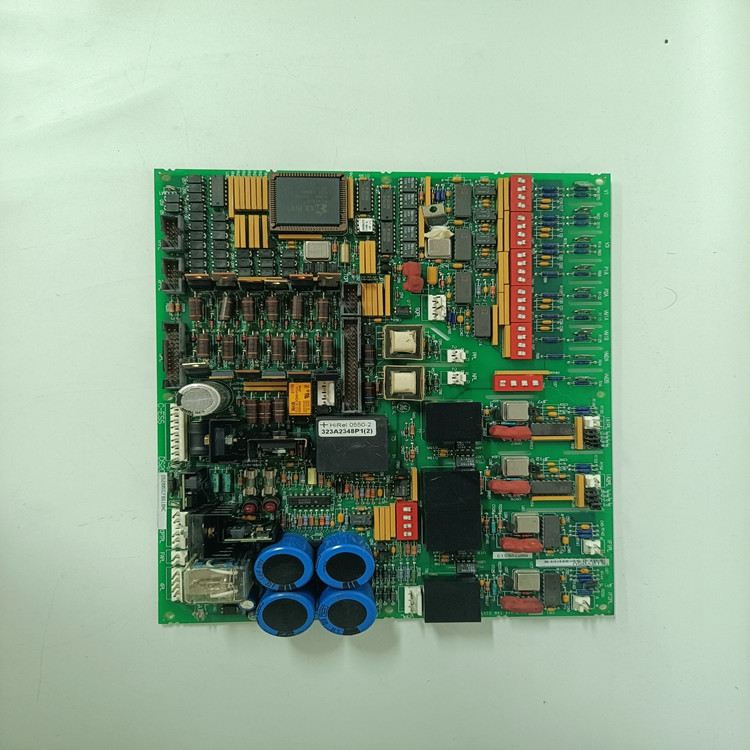

المنتج: لوحة التحكم/اتصالات الشبكة المحلية (LAN) لمحرك الأقراص GE DS200LDCCH1AGA

الوصف

طورت شركة جنرال إلكتريك بطاقة DS200LDCCH1AGA للعمل كلوحة تحكم لمحرك الأقراص واتصالات شبكة المنطقة المحلية (LAN). توجد هذه البطاقة في سلسلة Mark V من لوحات محركات الأقراص البديلة المتوافقة مع محركات وأجهزة الإثارة من العلامة التجارية GE DIRECTO-MATIC 2000. عند تثبيتها في محرك الأقراص، توفر اللوحة مجموعة من وظائف التحكم في محرك الأقراص والإدخال/الإخراج لمحرك الأقراص.

تحتوي بطاقة الاتصالات DS200LDCCH1AGA على أربعة معالجات دقيقة على متنها. يتوفر معالج تحكم في شبكة LAN (LCP) لقبول خمسة أنواع مختلفة من الحافلات التي يتم تغذيتها إلى محرك الأقراص. يتوفر أيضًا معالج تحكم في محرك الأقراص (DCP) لمعالجة تحويلات الإدخال/الإخراج التناظرية والرقمية.

كما أن معالج DCP قادر على التحكم في أجهزة الإدخال/الإخراج الطرفية وتحويلها مثل المشفرات والمؤقتات. يتم توفير معالج تحكم في المحرك (MCP) لمعالجة الإدخال/الإخراج الرقمي المرسل إلى محرك الأقراص. إذا كانت الحسابات تتطلب قوة معالجة إضافية لا يمكن لـ DCP توفيرها، فسيوفر المعالج المشترك للمحرك (CMP) الطاقة الإضافية اللازمة لإكمال هذه الوظائف. تكتمل اللوحة بلوحة مفاتيح أبجدية رقمية تستخدم لأغراض برمجة النظام والتشخيص.

DS200LDCCH1AGA هي لوحة دائرة اتصالات شبكة LAN تم تطويرها بواسطة جنرال إلكتريك. يتم استخدامه في خطوط إنتاج GE EX2000 Excitation و DC2000 وهو عبارة عن لوحة دائرة متطورة ذات 7 طبقات وهي في الأساس عقل EX2000 و DC2000. تشمل الوظائف الأساسية التي توفرها اللوحة واجهة المشغل واتصالات شبكة LAN ومعالجة محرك الأقراص والمحرك وإعادة تعيين محرك الأقراص.

يتضمن العديد من الميزات المضمنة بما في ذلك شبكة LAN (شبكات المنطقة المحلية) التي يتم التحكم فيها بواسطة المعالج الدقيق، ومعالجة محرك الأقراص والمحرك التي يتم التحكم فيها، وواجهة المشغل، وإعادة تعيين محرك الأقراص بالكامل. يوجد أربعة معالجات دقيقة على اللوحة، مما يوفر لها تغطية شاملة للإدخال/الإخراج والتحكم في محرك الأقراص. يقع معالج التحكم في محرك الأقراص على اللوحة في الموضع U1 ويوفر أجهزة الإدخال/الإخراج الطرفية المتكاملة، مما يوفر قدرات مثل المؤقتات وأجهزة فك التشفير. والثاني هو معالج التحكم في المحرك الذي يتم التعرف عليه على اللوحة باسم U21. تتوفر دوائر التحكم في المحرك واتصالات الإدخال/الإخراج (التناظرية والرقمية) مع هذا المعالج. U35 هو موقع المعالج المشترك للمحرك. يستخدم فقط عندما تكون هناك حاجة إلى معالجة إضافية، يعمل هذا القسم على إجراء العمليات الحسابية المتقدمة التي لا يمكن لـ MCP حسابها.

المعالج النهائي الموجود على اللوحة هو معالج التحكم في شبكة LAN في الموضع U18. يقبل هذا المعالج خمسة أنظمة حافلات (DLAN+ و DLAN و Genius و CPL و C-bus). يتوفر نظام واجهة مستخدم مع لوحة مفاتيح أبجدية رقمية مرفقة تسمح للمستخدمين بعرض إعدادات النظام والتشخيصات وتعديلها.
