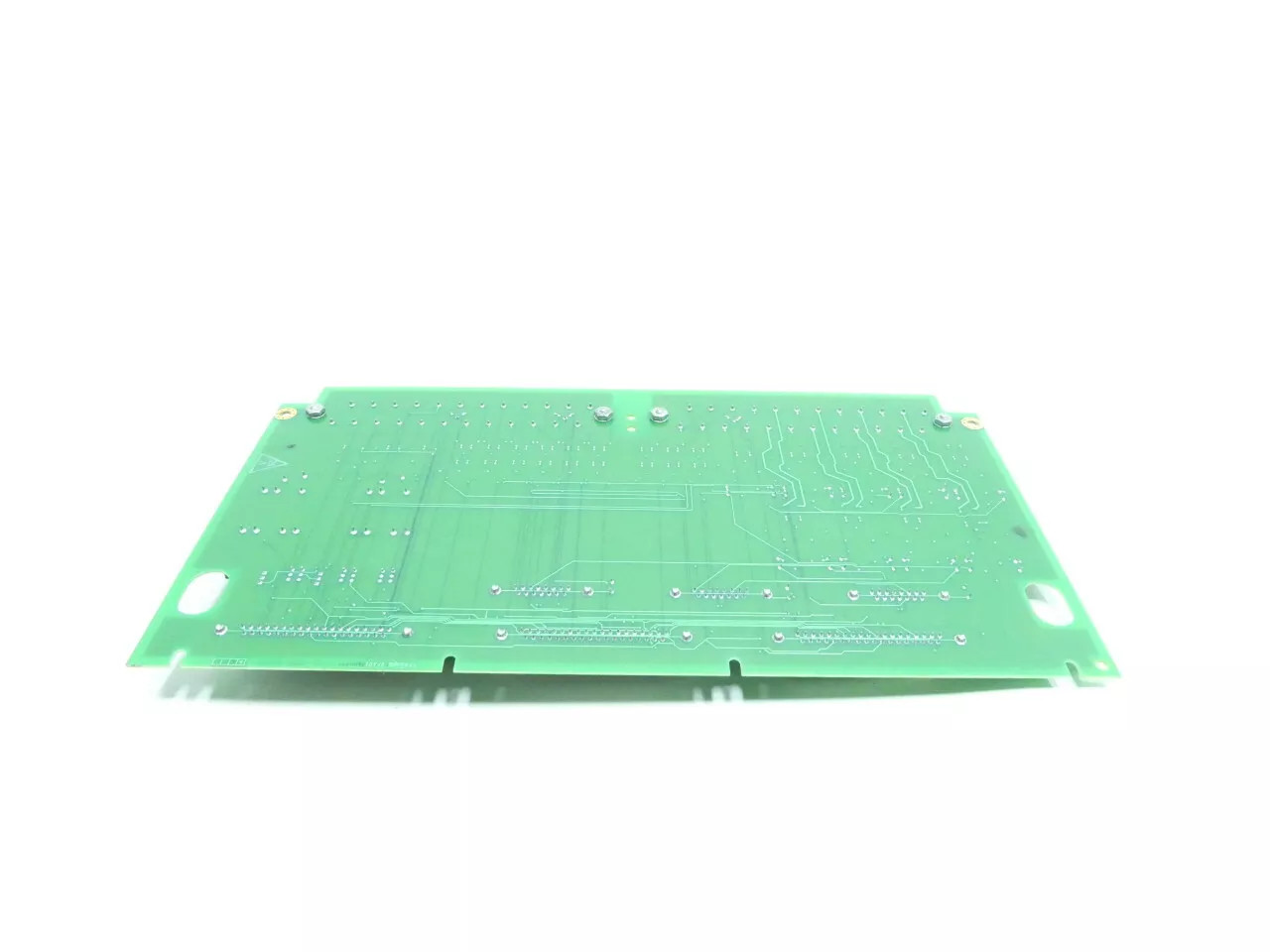

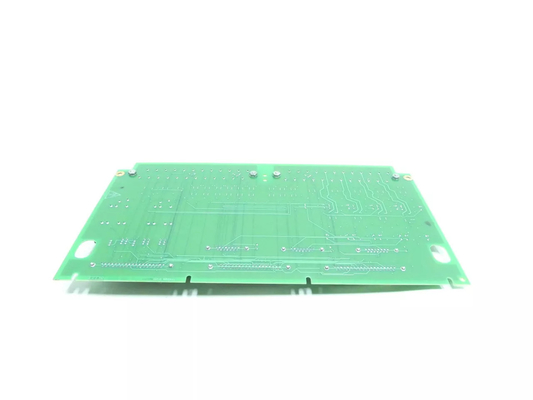

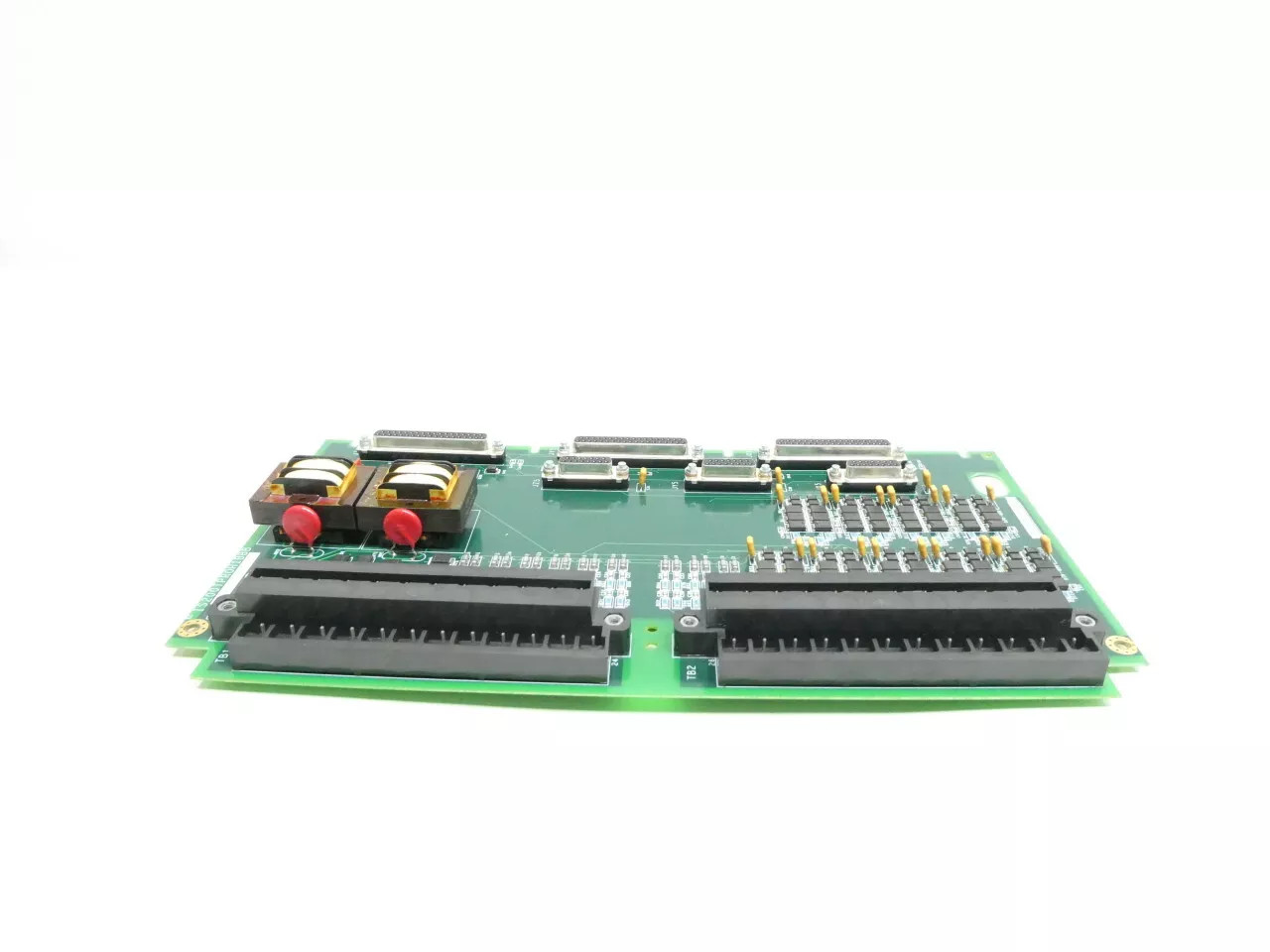

المنتج:لوحة حماية توربينات GE IS200TPROH1CAA Mark VIe

الوصف:

IS200TPROH1CAA هي لوحة حماية التوربين التي طورتها GE. إنها جزء من نظام التحكم Mark VIe ، حيث تشكل أنظمة TPRO و VPRO جزءًا لا يتجزأ من بنية تحكم التوربين ،تلعب أدوارا حاسمة في ضمان سلامة التشغيليحدد هذا القسم وظائفهم ومسؤولياتهم داخل النظام. يعمل المجلس بشكل مستقل لتوفير إشارات أساسية لحماية الإفراط في السرعة والتزامن في حالات الطوارئ.

الخصائص:
- لمحة عامة عن نظام VPRO: يتكون من لوحات ثلاثية زائدة، و VPRO بمثابة آلية التحكم الأساسية لوظيفة رحلة الطوارئ.إنه ينسق تشغيل المولدات الكهربائية من خلال محطات TRExيضمن الاستجابة السريعة في الحالات الحرجة. هذا الفرع يقدم وظائف وتكوين نظام VPRO.
- تكوين نظام الحماية: يعمل نظام الحماية، الذي يتكون من لوحات ثلاثية زائدة، بشكل مستقل في وحدة منفصلة عن نظام تحكم التوربين.يصف هذا الفرع الترتيبات والترابطات بين اللوحات مع الكهرباء الكهربائية من خلال محطات تركس، مع التركيز على الاكتفاء والموثوقية.
- دور محطات TREx: محطات TREx ، بما في ذلك TREG و TREL و TRES ، تسهل التحكم في المواد الكهربائية في نظام الحماية.هذا الفرع يوضح وظائف واتصالات محطات TREx، والتي تسلط الضوء على دورها في ضمان سلامة وسلامة عمليات التوربينات.
- وظيفة رحلة الطوارئ من VPRO: فإنه يتحمل الدور الحاسم في توفير وظيفة رحلة الطوارئ، وضمان الاستجابة السريعة في حالات الطوارئ.يوضح هذا الفرع العمليات الخاصة بـ VPRO في تنسيق الجهاز الكهربائي المتحرك وتطبيق وظائف حماية الطوارئ من الإفراط في السرعة وإيقافها.
- التحكم في الموليدات الكهربائية: يمكن توصيل ما يصل إلى ثلاثة موليدات الكهربائية بين محطات TREx و TRPx. يشرح هذا الفرع الفرعي تكوين وتشغيل الموليدات الكهربائية.التأكيد على دور محطات TREx و TRPx في توفير الجهد اللازم لعملها.
- آلية التصويت والتحكم في الإرسال: تقوم VPRO بالتحكم في تشغيل السولينويديات عبر آلية التصويت المتطورة ، باستخدام 12 إرسالًا على لوحة TREG.هذا الفرع يصف عملية التصويت والتحكم في البث، وضمان الاستخفافية والموثوقية في وظائف رحلات الطوارئ.
- إمكانيات التوسع: يسمح النظام بالتوسع مع دمج لوحة TREG الثانية ، والتي يمكن تشغيلها من VPRO إلى J4.يدرس هذا الفرع إمكانات توسيع النظام ودمج مكونات إضافية لتعزيز الوظائف والإضافية.
التثبيت:
- تسجيل محولات المولدات والحافلات، المدخلات التناظرية، والشوائب الحرارية: ابدأ بتسجيل محولات المولدات والحافلات، المدخلات التناظرية،و الحرارة إلى أول كتلة نهاية على لوحة TPROهذه الخطوة حاسمة لدمج أجهزة الاستشعار الأساسية والمدخلات في النظام، مما يتيح مراقبة ومراقبة دقيقة لمعلمات المولد والحافلة.
- توصيل مقاطع السرعة المغناطيسية: بعد ذلك، قم بتوصيل مقاطع السرعة المغناطيسية إلى الكتلة النهائية الثانية على لوحة TPRO.تلعب هذه المقاطعات دورا حاسما في قياس سرعة الآلات الدوارة، وتوفير ردود فعل حيوية لأغراض المراقبة والسيطرة.
- تكوين المدخلات التناظرية: ضبط القفزات JP1A و JP1B لتكوين المدخلات التناظرية وفقا لمتطلبات النظام.هذه القفزات تسمح لتحديد إما 4-20 mA أو مدخلات الجهد على أول من المدخلات التناظرية الثلاثة، مما يوفر المرونة في تكامل أجهزة الاستشعار ومعالجة الإشارات.
- التحقق والاختبار: بمجرد الانتهاء من الأسلاك والتكوين، إجراء التحقق الشامل والاختبار من نظام TPRO. تحقق من الاتصالات الصحيحة، ووحدة الإشارة،و وظائف أجهزة الاستشعار و المدخلاتهذه الخطوة تضمن أن النظام يعمل كما هو مخطط له وتلبية متطلبات الأداء.
- التكامل مع نظام التحكم: دمج نظام TPRO مع بنية التحكم العامة، وضمان الاتصال السلس والتشغيل المشترك مع مكونات النظام الأخرى.هذا قد يتضمن توصيل إلى لوحات التحكم، أنظمة جمع البيانات، أو SCADA.
- التشغيل والمعايرة: تشغيل نظام TPRO عن طريق معايرة أجهزة الاستشعار، وتعيين معايير التشغيل، وتكوين عتبات الإنذار.إجراء اختبارات صارمة في ظل ظروف تشغيل مختلفة للتحقق من صحة أداء النظام وموثوقيته.
العملية:
- إمداد إشارات السرعة: يخدم الوظيفة الحاسمة لتزويد إشارات السرعة لنظام VPRO لحماية الطوارئ من الإفراط في السرعة (EOS) للتوربين.هذه الإشارات هي محورية للكشف عن حالات السرعة الزائدة الخطرة والاستجابة لهالضمان سلامة تشغيل التوربينات.
- توفير إشارات مولد: بالإضافة إلى إشارات السرعة، فإنه يوفر إشارات مولد لحماية احتياطي فحص المزامنة.,ضمان أن تبقى التوربين متزامنة مع الشبكة أو مصادر الطاقة الأخرى من أجل التشغيل المستقر والفعال.
- معالجة المدخلات التناظرية: تم تجهيز TPRO بثلاث مدخلات تيار تناظرية ، تخدم أغراض مختلفة للرصد والحماية.يتم استخدام هذه المدخلات لأداء مهام مثل مراقبة ارتفاع درجة حرارة غاز التوربينات، توفر بيانات حاسمة للكشف المبكر ومنع مشاكل التسخين الزائد.
- إدارة مدخلات الحرارة: يضم النظام أيضًا تسعة مدخلات حرارة مخصصة في المقام الأول لحماية غازات التوربينات من ارتفاع درجة حرارة العادم.هذه المدخلات تسمح بمراقبة دقيقة لمستويات الحرارة، مما يسمح بالتدخل الفوري في حالة حدوث تشوهات في درجة الحرارة لمنع الأضرار المحتملة للتوربين.
- ترتيبات إمدادات الكهرباء: يوفر VPRO طاقة متواصلة 28 فولت إلى TPRO لتزويد ثلاثة أجهزة إرسال مدخلات تناظرية بالطاقة. وهذا يضمن التشغيل المستمر للنظام الفرعي لدخول تناظري.تمكين المراقبة الدقيقة والموثوقة للمعلمات الحرجة.
- التعاون مع VPRO: تعمل TPRO و VPRO معًا لضمان الحماية الشاملة والتحكم في نظام التوربين.يوفر VPRO وظائف القوة والتنسيق الأساسيةلضمان التكامل السلس وتشغيل نظام الحماية.
