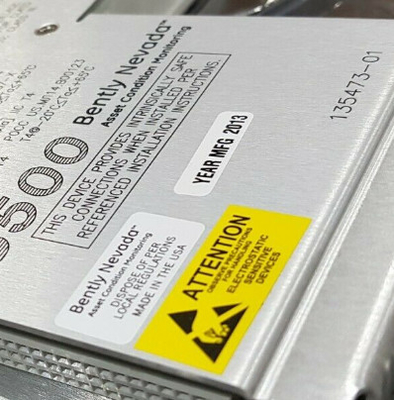

المنتج:بنتلي نيفادا 3500/25-01-03-00 135473-01 الحاجز الداخلي إدخال/خروج مع الانتهاءات الداخلية

الوصف
وحدة 3500/25 للمفاتيح المُحسّنة هي وحدة نصف ارتفاع وقناة مزدوجة تستخدم لتوفير إشارات Keyphasor إلى وحدات الشاشة في رف 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerيمكن لنظام حماية الآلات 3500 أن يقبل ما يصل إلى أربع إشارات Keyphasor للتكوين العادي وما يصل إلى ثمانية إشارات Keyphasor في التكوين المزدوج.

إشارة الفازور هو نبض مرة واحدة في كل دورة أو حدث متعدد في كل دورة من عمود دوار أو عجلة تستخدم لتوفير قياس دقيق للتوقيت.هذا يسمح 3500 وحدات مراقبة ومعدات تشخيص خارجية لقياس سرعة الدوران العمود والمعايير المتجهة مثل 1X تردد ودرجة.
وحدة المفاتيح المحسنة هي وحدة نظام 3500 محسنةيقدم قدرات معالجة إشارات Keyphasor الموسعة على التصميم السابق مع الحفاظ على التوافق التنازلي الكامل من حيث الشكل، تتناسب وتعمل مع وحدات Keyphasor الحالية للاستخدام في الأنظمة القديمة. يتم استبدال وحدة Keyphasor ، PWA 125792-01 ، بالكامل بوحدة 149369-01 المحدثة.

عندما يكون هناك حاجة إلى مدخل نظام Keyphasor لتطبيقات Triple Modular Redundant (TMR) ، يجب أن يستخدم نظام 3500 وحدتين Keyphasor. في هذا التكوين ،تعمل الوحدات بالتوازي لتوفير كل من إشارة Keyphasor الأولية والثانوية للوحدات الأخرى في الرف. يمكن للنظام الذي يحتوي على أكثر من أربعة إدخالات Keyphasor استخدام تكوين مزدوج شريطة عدم وجود أكثر من أربع إشارات إدخال Keyphasor الأساسية.يتطلب التكوين المزدوج وضعين متتاليين للمراقبة إما في المواقف العليا / السفلية أو كلا النصفينستقبل أربع وحدات Keyphasor أربع قنوات إدخال أساسية وأربع قنوات إدخال احتياطية وتوفر أربع قنوات إخراج (قناة واحدة لكل وحدة).تكوين اثنين من المزدوج وواحد غير المزدوج (ثلاثة وحدات Keyphasor إجمالا) ممكن أيضافي مثل هذا التكوين، يمكن للمستخدم تكوين واحد غير المزدوجة Keyphasor (طلب إما اثنين 2-قناة أو واحد 1-قناة وواحد خيار 2-قناة)

تم تصميم وحدة إدخال/إخراج Keyphasor المعزولة للتطبيقات التي تكون فيها إشارات Keyphasor مرتبطة بالتوازي مع أجهزة متعددة وتتطلب العزلة من أنظمة أخرى ، مثل نظام التحكم. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

كان الغرض من هذه الوحدة إدخال / خروج في المقام الأول لقياس سرعة العمود وليس مرحلة. يمكن أن توفر الوحدة قياسات المرحلة،ولكن هذا الإدخال / الإخراج يقدم تحول مرحلي أعلى قليلا من الإصدار غير معزولة إدخال / إخراجيظهر الشكل 1 كمية التحول في المرحلة التي ستضيفها وحدات الإدخال والإخراج المعزولة عند سرعات آلة مختلفة.

وتشمل ميزات المنتج المحسنة توليد إشارات الأحداث مرة واحدة في كل دورة من مدخلات متعددة الأحداث في كل دورة، والبرمجيات الثابتة القابلة للتحديث في الميدان، وتقارير بيانات إدارة الأصول.
