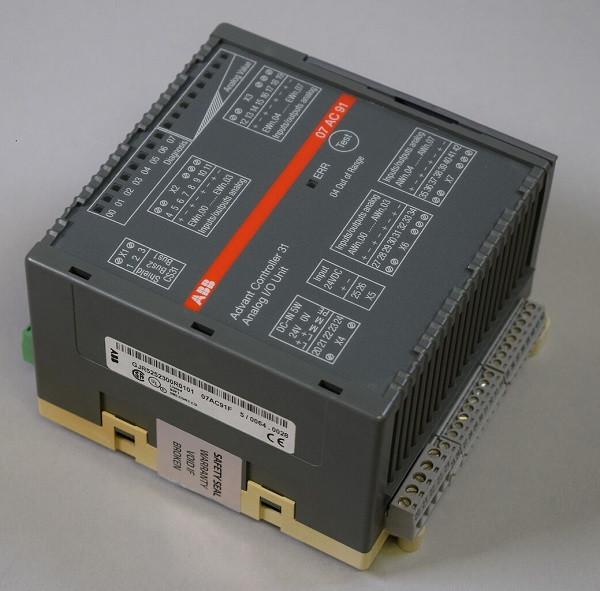

المنتج:ABB 07AC91 GJR5252300R3101 وحدة الإدخال والخروج التناظرية

AC31 والسلسلة السابقة (مثل Sigmatronic ، Procontic) أصبحت قديمة واستبدلتها منصة AC500 PLC.

تقدم Advant Controller 31 سلسلة 40-50 وحدات تحكم صغيرة ومدمجة مع امتدادات مركزية ولامركزية.تقدم Advant Controller 31 سلسلة 90 PLC قوية للتطبيقات الصعبة مع خيارات تكوين مختلفة وحتى خمس واجهات الاتصال. يوفر PLC 60 إدخالًا وإخراجًا داخليًا ويمكن توسيعه بشكل غير مركزي. سمح الجمع بين حافلة مجال الاتصالات المتكاملة بتوصيل PLC إلى العديد من البروتوكولات مثل Ethernet ،بروفيبوس دي بي، أركنت أو كانوبن.

استخدمت كل من سلسلة AC31 40 و 50 نفس برنامج AC31GRAF الذي يتوافق مع معيار IEC61131-3. تستخدم سلسلة AC31 90 برنامج البرمجة 907 AC 1131.كما تم تطويرها وفقًا لـ IEC61131-3.

كان جهاز التحكم الإضافي AC31-S متاحًا للتطبيقات المتعلقة بالسلامة. كان يعتمد على بنية النظام المثبتة في الوقت المناسب من طراز AC31 سلسلة 90.

الغرض المقصود
يتم استخدام وحدة الدخول / الإخراج التناظرية 07 AC 91 كوحدة بعيدة على حافلة النظام CS31. تحتوي على 16 قناة دخول / إخراج تناظرية يمكن تكوينها في وضعين تشغيليين:
• وضع التشغيل "12 بت":
8 قنوات دخول، قابلة للتكوين بشكل فردي ±10 فولت أو 0...20 مآ، دقة 12 بت زائد
8 قنوات إخراج، قابلة للتكوين بشكل فردي ±10 فولت أو 0...20 مآ، دقة 12 بت
• وضع التشغيل "8 بت":
16 قناة، قابلة للتكوين في أزواج كمدخلات أو مخرجات، 0...10 فولت أو 0...20 مآ، دقة 8 بتات
• يتم تعيين التكوين باستخدام مفاتيح DIL.

• يوفر PLC عنصر الترابطANAI4_20 لقياس إشارات 4...
إلى 907 PC 331، مكتبة عناصر الاتصال).
تستخدم الوحدة 07 AC 91 ما يصل إلى ثمانية كلمات إدخال على حافلة النظام CS31 بالإضافة إلى ما يصل إلى ثمانية كلمات إخراج. في وضع التشغيل "8 بت"، يتم تجميع قيم مشابهة في كلمة واحدة.
فولتش العمل للوحدة هو 24 فولت DC. يتم عزل اتصال حافلة النظام CS31 كهربائيا من بقية الوحدة.
توفر الوحدة عددًا من وظائف التشخيص (انظر الفصل "التشخيص والعروض").
