المنتج:07KT97 GJR5253000R0100 وحدة المعالجة المركزية

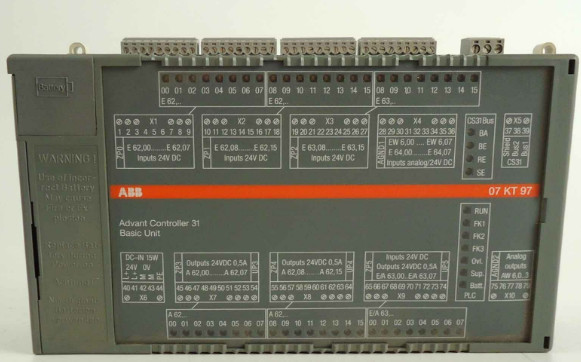

الوحدة الأساسية 07 KT 97 الوحدة الأساسية مع ما يصل إلى 480 كيلوبايت من برنامج المستخدم + 256 كيلوبايت من بيانات المستخدم ، حافلة النظام CS31 الشكل 2.1-1: الوحدة الأساسية 07 KT 97 R0200

الوحدة الأساسية 07 KT 97 R200 هي الجهاز القياسي لجميع التطبيقات. بالإضافة إلى ذلك ، هناك وحدات أساسية ذات أداء منخفض (مثل07 KT 95 أو 07 KT 96) وكذلك تلك ذات الأداء الممتد (e.g. 07 KT 97 R260 مع اتصال ARCNET، 07 KT 97 R0220 مع اتصال PROFIBUS و 07 KT 97 R0262 مع اتصال ARCNET و PROFIBUS على حد سواء).هذه الوثيقة تصف الوحدة الأساسية 07 KT 97 R200 ثم تضيف أوراق بيانات الأجهزة الأخرى التي تظهر فقط الاختلافات.

وظائف الوحدات الأساسية 07 KT 97

برنامج المستخدم 480 كيلوبايت بيانات المستخدم 256 كيلوبايت (Flash EPROM)

مدخلات رقمية 24 في 3 مجموعات من 8 لكل منها ، معزولة كهربائياً

مخرجات رقمية 16 مخرجات ترانزستور في مجموعتين من 8 كل واحدة، معزولة كهربائيا

المدخلات/المخرجات الرقمية 8 في 1 مجموعة، معزولة كهربائياً

المدخلات التناظرية 8 في مجموعة واحدة، قابلة للتكوين بشكل فردي إلى 0...10 فولت، 0...5 فولت، +10 فولت، +5 فولت، 0...20 م.أ.، 4...20 م.أ.، Pt100 (2 سلك أو 3 سلك) ، مدخلات التفاضل، مدخلات رقمية

المخرجات التناظرية 4 في 1 مجموعة، قابلة للتكوين بشكل فردي إلى 0...10 فولت، 0...20 مآ، 4...20 مآ

الواجهات المتسلسلة COM1، COM2 كواجهات MODBUS ووظائف البرمجة والاختبار

واجهات موازية لربط المرفقات 07 KP 90 (RCOM) ، 07 KP 93 (2 x MODBUS) ، 07 MK 92 (مبرمجة بحرية)

واجهة الحافلة النظامية CS31 المرفقات المتكاملة انظر الصفحة التالية

عداد عالية السرعة متكاملة، العديد من الوظائف قابلة للتكوين ساعة في الوقت الحقيقي متكاملة SmartMedia بطاقة الذاكرة الوسيط لنظام التشغيل، برنامج المستخدم وبيانات المستخدم شاشات LED لظروف الإشارة,حالات التشغيل ورسائل الخطأ فولتاج إمدادات الطاقة 24 فولت متواصل البيانات الاحتياطية مع بطارية الليثيوم 07 LE 90 برنامج البرمجة 907 AC 1131
