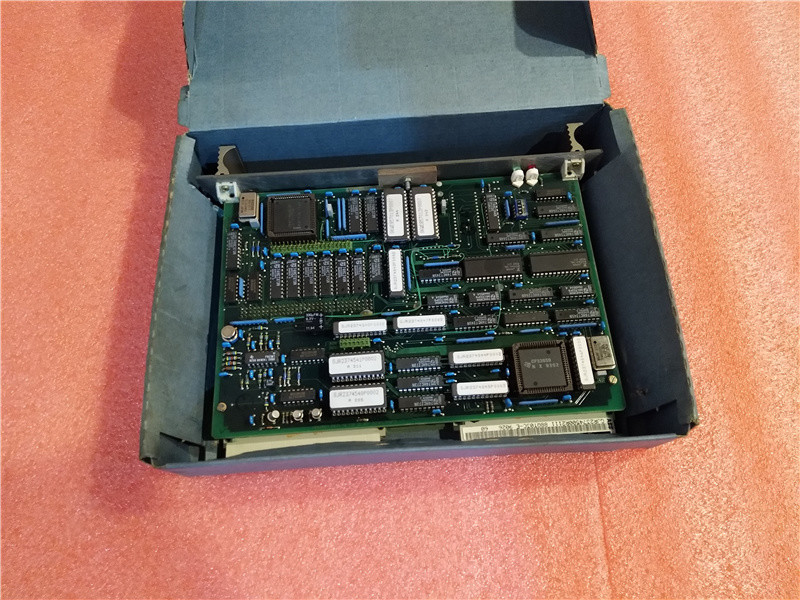

المنتج:88QT03 GJR2374500R2111 88QT03C-E ABB وحدة الارتباط

الوصف

88QT03C-E هو نظام ABB PROCONTROL ويتألف وحدة الارتباط من ثلاثة كتل وظيفية التالية (انظر"مخطط الوظائف"):
- قسم وظائف الحافلة المحطة المحددة ((معالج 1)
- قسم المعالجة ((معالجة II)
- قسم لوظيفة محددة لمحطة الإدخال / الإخراج.
تتعاون هذه الوظائف من خلال ذاكرة مشتركة. الذاكرة المشتركة بين المحطة والحافلة هي ذاكرة مخصصة لحافلة المحطة والذاكرة المشتركة بين محطة المدخلات والمخرجات لمحطة المدخلات والمخرجات.
ويقوم وحدة ربط الحافلة 88QT03 بتوصيل المحطة مع محطة الدخول/المخرج. ويمكن توصيل وحدة محطة الدخول/المخرج التالية:
-70EA01-E/R1 وحدة الدخول التناظرية ((تلغرام بيانات واحد لكل وحدة وظيفية)
-70EA02-E/R1 وحدة الدخول التناظرية (برقية بيانات واحدة لكل وحدة وظيفية)
-70EB01-E/R1 وحدة إدخال ثنائية (برقية بيانات واحدة لكل وحدة)
-70EB02-E/R4 وحدة إدخال ثنائية (برقية بيانات واحدة لكل وحدة)
-70EB03-E/R1 وحدة إدخال ثنائية (برقية بيانات واحدة لكل وحدة)
-70ER01/R1 وحدة الدخول لإشارات الرد ((تليجرام بيانات واحد لكل وحدة)
-70AA01/R1 وحدة إخراج تشبيهية (أربعة برقيات بيانات لكل وحدة)
-70AA02/R1 وحدة إخراج التناظرية (أربعة برقيات بيانات لكل وحدة)
-70AB01-E/R1,R2 وحدة إخراج ثنائية (برقية بيانات واحدة لكل وحدة)
-70PR03-E/R1,R2 وحدة الحوسبة
-70AS04/R1 وحدة التحكم في المحرك المدمجة
-70AS06/R1 وحدة محرك صغيرة للجهاز المحرك
-70WB01/R1 وحدة ربط غرفة التحكم ((تلكار بيانات اثنين لكل وحدة)
-70BK03-E/R1,R2 وحدة ربط الحافلات ((واجهات RS232،RS485)
عندما تكون متصلة بحافلة المحطة ، تتصرف الوحدة مثل وحدة مدخل / مخرج مجتمعة قادرة على استقبال 255 برقية من حافلة المحطة وإرسال ماكس.200 برقية إلى حافلة المحطة.
فيما يتعلق بمحطة الإدخال / الإخراج ، تعمل الوحدة كوحدة معالجة.
جنبا إلى جنب مع الوحدة 88QB03-E/R0100 يمكن تثبيت وحدة ربط الحافلات في خزانات PROCONTROL 89MS01 و 89MS02 أيضًا.

بيانات الطلب:تسمية النوع: 88QT03-E/R2111
رقم الطلب: GJR2374500R2111
