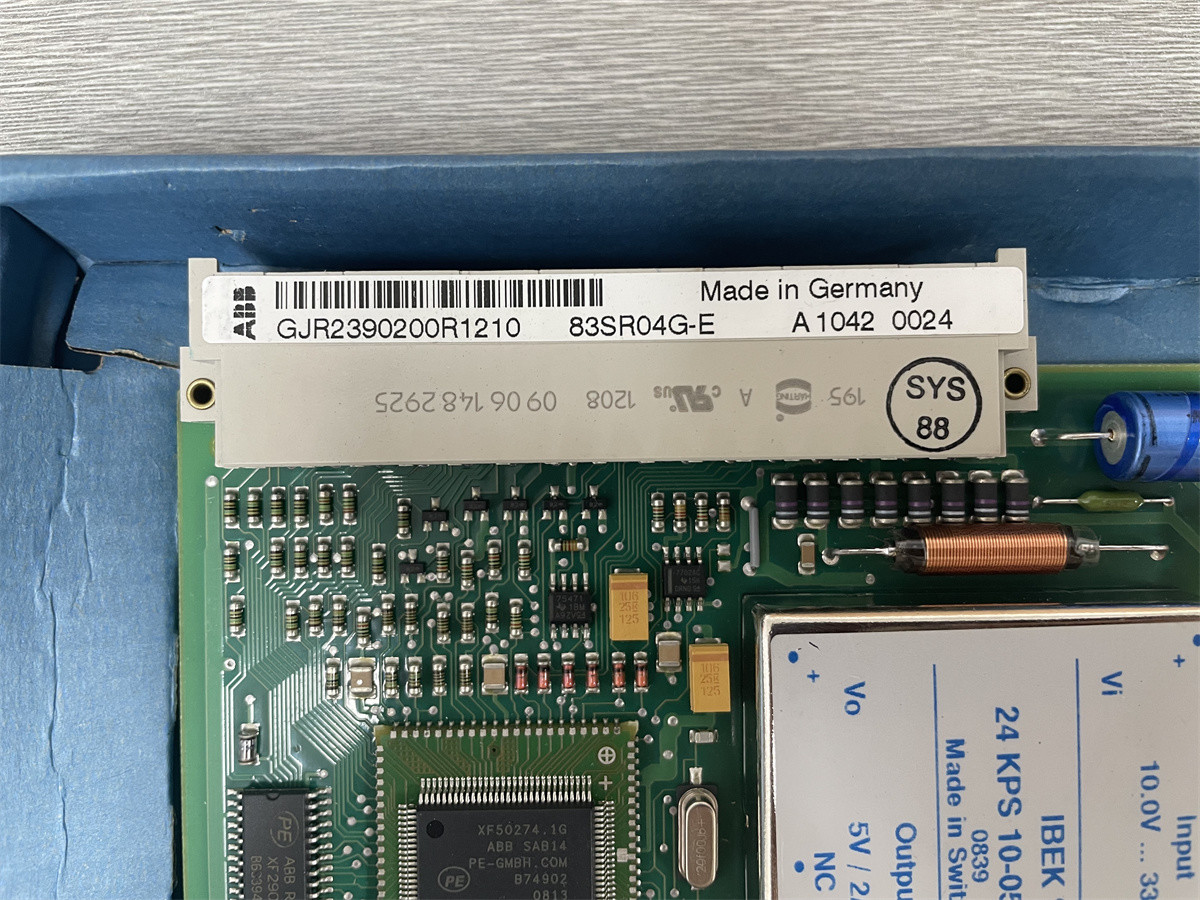

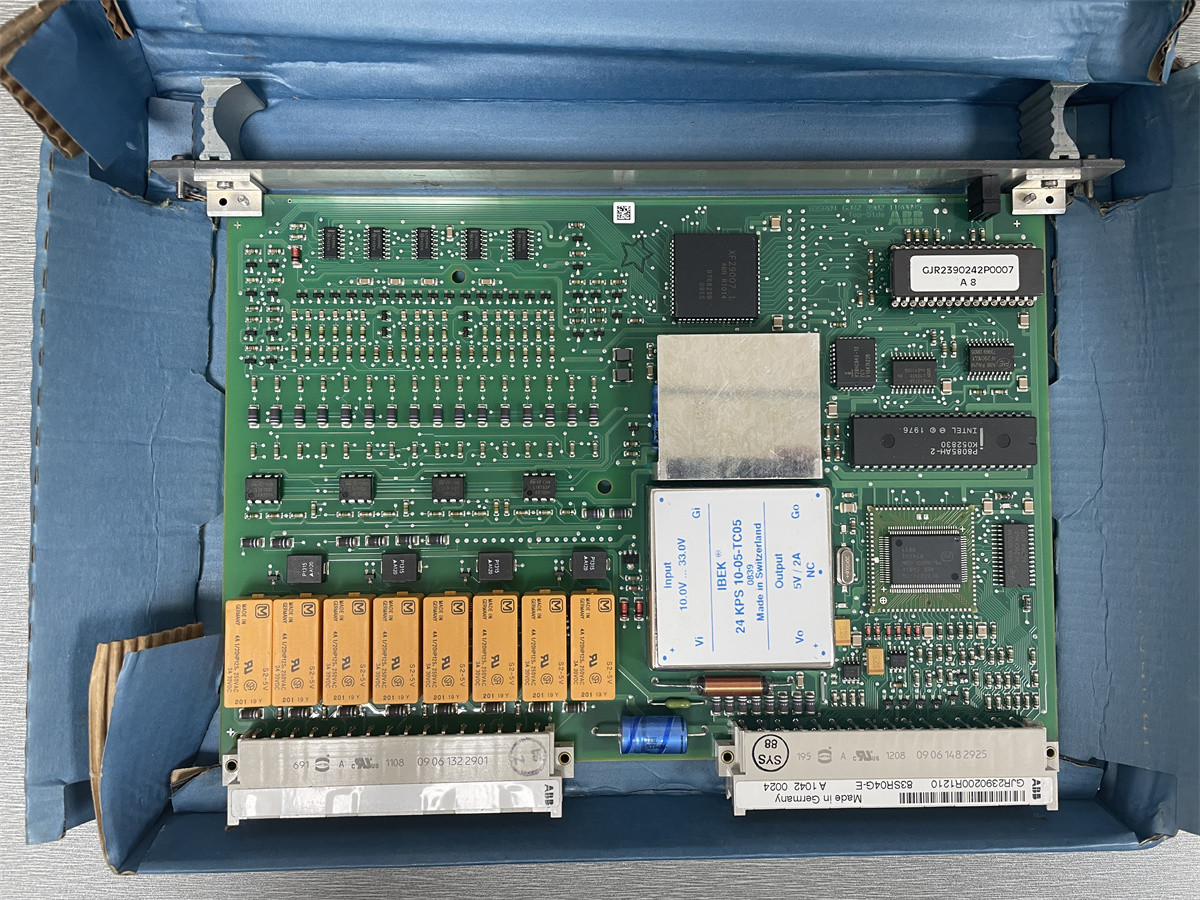

83SR04 GJR2390200R1210 83SR04G-E ABB وحدة تحكم معالجة الإشارة الثنائية والأنقلية
| مكان المنشأ | ألمانيا |
|---|---|
| اسم العلامة التجارية | ABB |
| إصدار الشهادات | COC |
| رقم الموديل | 83SR04G-E |
| الحد الأدنى لكمية | قطعة واحدة |
| الأسعار | $400/PC |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | T/T، ويسترن يونيون |
| القدرة على العرض | 999 قطعة سنويا |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| العلامة التجارية | ABB | رقم الجزء | 83SR04G-E |
|---|---|---|---|
| الجودة | علامة تجارية جديدة ومبتكرة | وقت التسليم | في المخزون |
| الضمان | سنة واحدة | مدة التداول | EXW |
| شرط الشحن | فيدكس، دي إتش إل، يو بي إس | ميناء الشحن | شيامين |
| إبراز | وحدة التحكم التناظرية لمعالجة الإشارة ABB,83SR04 وحدة ABB,وحدة ABB 83SR04G-E,83SR04 ABB Module,83SR04G-E ABB Module |
||
منتوج وصف
المنتج:83SR04 GJR2390200R1210 83SR04G-E ABB وحدة تحكم معالجة الإشارات الثنائية والأنقلية
الوصف
83SR04G-E هو ABB PROCONTROLsystem Binary and Analog Control Signal Processing Control Module. يستخدم 83SR04G-E لمهام التحكم الثنائية والأنظمة المتخزينة على القرص.مستويات مراقبة المجموعة والوحدةيمكن استخدامه للتطبيقات التالية:
- التحكم في محركات القيادة أحادية الاتجاه
- التحكم في محركات التشغيل
- تحكم محرك صمامات السولينويد
- التحكم في مجموعات الوظائف الثنائية (التسلسل والمنطق)
- التحكم بثلاث خطوات
- إشارة التكييف
الخصائص
يتم تعيين عنوان الوحدة تلقائيًا عن طريق توصيل الوحدة بمحطة PROCONTROL.
يتم التحقق من البرقيات التي تم استلامها عبر محطة الحافلة من قبل الوحدة لنقل خال من الأخطاء عبر بتات التكافؤ الخاصة بهم.
يتم تزويد البرقيات التي ترسلها الوحدة إلى الحافلة بتقارنات لضمان نقل خال من الأخطاء.
يتم تعبئة برنامج المستخدم في ذاكرة غير متقلبة (EEPROM). يمكن تحميله وتغييره من PDDS عبر الحافلة.
الوحدة جاهزة للعمل بمجرد تحميل قائمة مستخدمين صالحة.
للتواصل مع العملية و أجهزة التبديل ، تتطلب الوحدة الجهد التالي:
الولايات المتحدة الأمريكية / USB الجهد التشغيلي + 24 فولت
متفرعة داخلياً في الجهد التالي:
US11 توفير جهات اتصال واجهة العملية 1
US21 توفير جهات اتصال واجهة العملية 2
US31 توفير جهات اتصال واجهة العملية 3
US41 توفير جهات اتصال واجهة العملية 4
الجهد US11... US41 عبارة عن قطع قصيرة و مصممة لمنع أي تفاعل.
يتم ربط فولتاجيات التشغيل والإشارات المنطقية الخارجية بالموصل المرجعي Z.
يتم الإعلان عن الإعلانات التالية في الجزء الأمامي من الوحدة عن طريق ثنائيات الإشعاع الضوئي:
اضطراب ST
اضطرابات في وحدة SG
ثنائي الإشارة الإشعاعي ST يشير إلى أي اضطرابات في الوحدة وفي اتصالات البيانات مع الوحدة. ثنائي الإشارة الإشعاعي SG يشير إلى اضطرابات الوحدة فقط.
تصميم الوحدة
تتكون الوحدة أساسا من ما يلي:
- واجهة العملية
- واجهة المحطة والحافلة
- قسم المعالجة
واجهة العملية
في واجهة العملية ، يتم تكييف إشارات العملية مع مستوى إشارة الوحدة الداخلية.
واجهة المحطة والحافلة
في واجهة حافلة المحطة ، يتم تكييف إشارات الوحدة مع الحافلة. وهذا ينطوي أساسًا على تحويل مواز / سلسلة.
قسم المعالجة
من أجل معالجة الإشارات القادمة من العملية والحافلة ، يتم تزويد الوحدة بمعالج صغير يعمل بالتعاون مع مناطق الذاكرة التالية عبر الحافلة الداخلية للوحدة.
بيانات الطلب:
83SR04-E/R1210 رقم الطلب: GJR2390200R1210
البنود ذات الصلة:
| 83SR04A-E |
| 83SR04B-E |
| 83SR04C-E |
| 83SR04E-E |
| 83SR04G-E |
