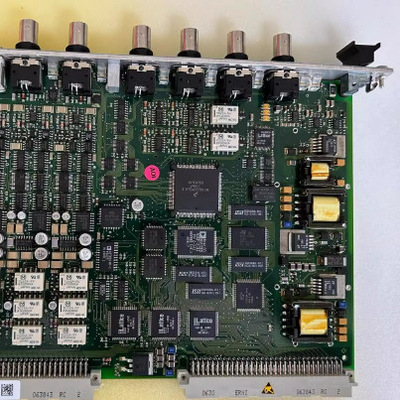

المنتج:MPC4 200-510-150-031 بطاقة حماية الآلة نوع MPC4 في المخزون الآن

الوصف

بطاقة حماية الآلات MPC4 هي العنصر المركزي في نظام حماية الآلات (MPS) من سلسلة VM600 ، من خط منتجات Meggitt Sensing Systems® Vibro-Meter®.هذه البطاقة متعددة الاستخدامات قادرة على قياس ومراقبة ما يصل إلى أربعة مدخلات إشارة ديناميكية و ما يصل إلى مدخلين سرعة في وقت واحد.

مدخلات الإشارة الديناميكية قابلة للبرمجة بالكامل ويمكن أن تقبل إشارات تمثل التسارع والسرعة والنزوح (القرب) ، من بين أمور أخرى.المعالجة متعددة القنوات على متن الطائرة تسمح بقياس مختلف المعلمات الفيزيائية، بما في ذلك الاهتزاز النسبي والمطلق ، Smax ، والمعرفة ، وموقف الدفع ، والتوسع المطلق والمتفاوت للمحفظة ، والنزوح والضغط الديناميكي.

تتضمن المعالجة الرقمية التصفية الرقمية أو الاندماج أو التمييز (إذا لزم الأمر) أو التصحيح (RMS ، القيمة المتوسطة ، القمة الحقيقية أو القمة الحقيقية إلى القمة)تتبع الترتيبات (العرض والمرحلة) وقياس الفجوة بين المحول والهدف.

إدخالات السرعة (مقياس السرعة) تقبل إشارات من مجموعة متنوعة من أجهزة استشعار السرعة ، بما في ذلك الأنظمة القائمة على أجهزة الاستشعار القريبة أو أجهزة استشعار النبض المغناطيسي أو توفير إشارات TTL.يتم دعم نسبة التاشو الكسرية أيضا.

يمكن التعبير عن المعايرة بالوحدات المتر أو الإمبريالية. نقاط ضبط الإنذار والخطر قابلة للبرمجة بالكامل ، وكذلك تأخير وقت الإنذار والإصابة بالهستيريس والقفل.يمكن تكييف مستويات الإنذار والخطر حسب السرعة أو أي معلومات خارجية.

المخرج الرقمي متاح داخليا (على بطاقة IOC4T المقابلة) لكل مستوى إنذار.يمكن توجيه إشارات الإنذار هذه على حافلة داخل رف VM600 لتشغيل الإرسالات على بطاقات الإرسال الاختيارية (مثل IRC4 و RLC16).

إشارات الديناميكية (الاهتزاز) المعالجة وإشارات السرعة متوفرة في الجزء الخلفي من الرف (على اللوحة الأمامية لـ IOC4T) كإشارات خروج تناظرية.يتم توفير إشارات قائمة على الجهد (0 إلى 10 فولت) وقائمة على التيار (4 إلى 20 مآ).

MPC4 يقوم بإجراء اختبار ذاتي وتشخيص روتيني عند تشغيلتتبع بطاقات نظام OK المدمج مستمرًا مستوى الإشارات المقدمة من قبل أجهزة الاستشعار وتشير إلى أي مشكلة بسبب خط نقل مكسورمحول أو مكيف معيب

ورقة البيانات:DS_VM600_MPC4-en.pdf
