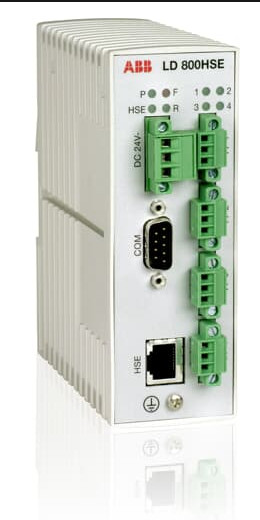

ABB LD 800 HSE FOUNDATION جهاز ربط ناقل المجال LD 800HSE
ABB LD 800 HSE
,جهاز ربط ناقل المجال FOUNDATION
منتج:ABB LD 800 HSE FOUNDATION جهاز ربط ناقل المجال LD 800HSE مصنع تغليف جديد
يعمل جهاز ربط LD 800HSE كبوابة بين الأجهزة الميدانية على روابط H1 والشبكة الفرعية HSE.
تمكن LD 800HSE من الوصول إلى الأجهزة الميدانية المتصلة بـ FOUNDATION Fieldbus (FF) من أنظمة الإشراف والتحكم بالإضافة إلى وحدات التحكم الإدارية.الجهاز مؤهل للاستخدام الزائد ، حيث يتم توصيل منافذ H1 المقابلة لجهازي ربط بوصلة H1 واحدة.يضمن ارتباط التكرار المنفصل بين أجهزة الربط الأولية والثانوية تجاوز الفشل ومراقبة التكرار.
يتوفر إصداران مختلفان ، أحدهما للمناطق الآمنة والآخر للمناطق الخطرة.
فوائد
- يوفر ارتباطًا بين بروتوكول FF لشبكة إيثرنت عالية السرعة (HSE) وما يصل إلى أربعة روابط H1
- تكوين شفاف لأجهزة H1 المتصلة من النظام المضيف
- يسمح بالوصول إلى الكتل في أجهزة H1 (عميل / خادم)
- أربعة روابط رئيسية مستقلة H1 Link (LAS)
- النشر / الاشتراك (H1) (مع ما يصل إلى 4 دورات فرعية)
- إعادة نشر البيانات من ارتباط H1 إلى آخر أو من H1 إلى HSE
- تحديث البرنامج الثابت عن طريق التنزيل
| بيانات تقنية LD 800HSE | ||
| تصميم ميكانيكي | أبعاد | (الطول × الارتفاع × العرض) 47 × 131 × 111 مم ، مثبتة على سكة DIN 35 مم |
| وزن | تقريبا.0.4 كجم | |
| درجة الحماية | IP 20 | |
| الظروف البيئية | درجة حرارة التشغيل | 0 درجة مئوية ... + 55 درجة مئوية ، تركيب غير عمودي وهواء معوق قد يقلل الحمل الحراري من حد درجة الحرارة العليا |
| درجة حرارة التخزين | −20 درجة مئوية ... +70 درجة مئوية | |
| الرطوبة النسبية | 0٪ ... 95٪ ، دون تكاثف | |
| واجهة إيثرنت | عدد القنوات | 1 |
| ميناء | إيثرنت 10BASE-T / 100BASE-TX ، TJ45 | |
| معدلات التحويل | 10 ميجابت / ثانية أو 100 ميجابت / ثانية (الاستشعار التلقائي) | |
| واجهة H1 Fieldbus | عدد القنوات | 4 |
| الموانئ | أطراف براغي ثلاثية الأقطاب FF H1 (قابلة للتوصيل) اقتران المحولات معزولة جلفانيا |
|
| ملف تعريف الطبقة المادية | اكتب 114 ، إشارة طاقة قياسية ، تعمل بشكل منفصل ، ليست آمنة في جوهرها | |
| معدل نقل | 31.25 كيلوبت / ثانية | |
| واجهة تسلسلية | ميناء | 9 أقطاب SubD ذكر RS-232 ، 115.2 كيلوبت / ثانية |
| الشهادات | CE الامتثال acc.إلى توجيه EMC 2004/108 / EG (EMC) و 2006/95 / EG (الجهد المنخفض) و 94/9 / EG (ATEX) التوافق الكهرومغناطيسي (EMC).إلى.لجنة الاتصالات الفيدرالية ، الجزء 15 ، الجزء الفرعي ب ، الفئة أ ، VCCI Class 2 Information Technology Equipment 2002 لجنة الصدمات والاهتزازات.إلى DIN IEC68 الجزء 2 G3 المطلية بهجة.إلى ANSI / ISA 71.04، EN60068-2-60 |
|
| الشهادات (LD 800HSE EX فقط) |
شهادة الموقع الخطرة: |
|
