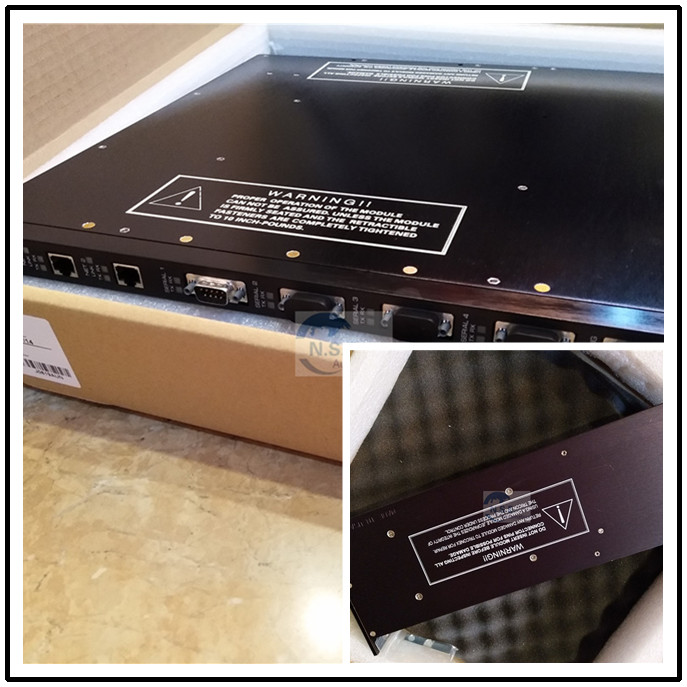

المنتج:Triconex Invensys 3604E وحدة الخروج الرقمية من 16 نقطة 3604E في المخزون

كل وحدة TMR Digital Output (DO) تتلقى إشارات الإخراج من المعالجات الرئيسية على كل من ثلاثة
كل مجموعة من ثلاث إشارات يتم التصويت عليها بعد ذلك بواسطة دوائر إخراجية خاصة مضاعفة أربعة أضعاف على الوحدة. تنتج الدائرة إشارة إخراجية واحدة تم التصويت عليها وتمررها إلى نهاية المجال.دائرة الناخبين المضاعفة أربع مرات توفر إضافة متعددة لجميع مسارات الإشارة الحرجة، وضمان السلامة وأقصى قدر من التوافر.

كل TMR وحدة الخروج الرقمية لديها دائرة الجهد الحلقة التي تحقق من عمل كل مفتاح الخروج بغض النظر عن وجود حمولة وتحدد ما إذا كانت الأخطاء الكامنة
جميع وحدات الخروج الرقمية TMR تدعم قدرة الاحتياطي الساخن وتتطلب نهاية خارجية منفصلة
لوحة (ETP) مع واجهة كابل إلى الجهاز الخلفي Tricon. كل وحدة ميكانيكيا مفتاح لمنع
التثبيت غير السليم في الهيكل المهيكلة. المصادر الرقمية مصممة لتصدر التيار إلى أجهزة المجال ، لذلك يجب توصيل طاقة المجال إلى كل نقطة إخراج على نهاية المجال.إذا فشل جهد المجال المكتشف في مطابقة الحالة المطلوبة لنقطة الإخراج ، يتم تنشيط مؤشر إنذار LOAD / FUSE.

وبالإضافة إلى ذلك يتم إجراء تشخيص مستمر على كل قناة ودورة من TMR وحدة الخروج الرقمية. فشل أي تشخيص على أي قناة ينشط مؤشر خطأ،والذي بدوره ينشط إشارة إنذار الهيكلمؤشر الخطأ يشير فقط إلى خطأ في القناة وليس فشل في الوحدةيتم ضمان عمل الوحدة بشكل صحيح في وجود خطأ واحد ويمكن أن تستمر في العمل بشكل صحيح مع أنواع معينة من الأخطاء المتعددة.
