ROCKWELL AUTOMATION ICS Triplex T8403 TMR الموثوق به 24 Vdc 40 قناة وحدة الدخول الرقمية
T8403
,T8403 Digital Input Module
,ICS Rockwell T8403
المنتج: T8403 TMR موثوق به 24 Vdc وحدة الدخول الرقمية 40 قناة ICS روكويل
PD-T8403
| تفاصيل المنتج | |
| التصنيع/العلامة التجارية | روكويل أوتوماتيكس ICS ثلاثي |
| النموذج/النوع | T8403 |
| معلومات الطلب / رقم الجزء | T8403 |
| الوصف | وحدة الدخول الرقمية الموثوق بها TMR 24Vdc |
| الرمز السريع | 85044030 |
| الأصل | الولايات المتحدة الأمريكية |
| البعد | 25 × 25 × 8 سم |
| الوزن | 1.2 كجم |
لمحة عامة عن المنتج
وحدات المدخلات الرقمية Trusted® TMR 24 Vdc تتواصل مع 40 جهاز مدخل ميداني.
تم تحقيق ذلك من خلال بنية ثلاثية النموذجية الاضافية (TMR) داخل الوحدة لكل من
40 قناة دخول
يتم مضاعفة كل مدخل حقل ثلاث مرات ويتم قياس الجهد المدخل باستخدام دائرة مدخل سيجما دلتا.
يتم مقارنة قياس جهد المجال الناتج مع جهدات عتبة قابلة للتكوين من قبل المستخدم إلى
تحديد حالة مدخل المجال المبلغ عنها. عندما يتم تثبيت جهاز مراقبة الخط في المجال
المفتاح، ويمكن للوحدة اكتشاف الكابلات المفتوحة وقطر الدائرة القصيرة. وظائف مراقبة الخط هي
يتم تكوينها بشكل مستقل لكل قناة مدخل. قياس الجهد ثلاثي، مقترنة
مع الاختبار التشخيصي على متن الطائرة ، يوفر الكشف عن العيوب والتسامح الشامل.
توفر الوحدة تقارير تسلسل الأحداث (SOE) على متن الطائرة بدقة 1 ms A
تغير الحالة يؤدي إلى إدخال SOE. يتم تحديد الحالات من خلال عتبات الجهد التي يمكن أن تكون
يتم تكوينها على أساس كل قناة.
الخصائص:
• 40 قناة إدخال متكررة (TMR) لكل وحدة.
• تشخيص شامل وتلقائي واختبار ذاتي.
• مراقبة خط قابلة للاختيار لكل قناة للكشف عن السلكية المفتوحة والقطر القصير
• 2500 فولت مقاومة الضغط العازل الضوئي / الغلفاني.
• تقارير تسلسل الأحداث على متن الطائرة (SOE) بدقة 1 ms.
• تصفية رقمية قابلة للتكوين 50/60 هرتز للقضاء على الضوضاء الناجمة عن المجال.
• يمكن استبدال الوحدة على الإنترنت باستخدام فتحة المرافق المخصصة أو SmartSlot
(ساحة احتياطية واحدة لمجموعة من الوحدات)
• مصابيح LED للحالة الدخلية في اللوحة الأمامية لكل قناة تشير إلى حالة الدخول وأخطاء سلك المجال.
• مصابيح LED حالة وحدة الطاولة الأمامية تشير إلى حالة ووضع وحدة التشغيل (فعال،
في حالة تأهب، متعلم)
• TϋV معتمد IEC 61508 SIL 3.
تفاصيل التسليم:
الضمان: 12 شهرا
وقت التنفيذ: 1-2 أيام عمل
نوع الدفع: T/T و Western Union.
شركاء البريد: DHL، UPS، TNT، FedEx و EMS.
المواصفات التقنية والدلائل وملفات البيانات: متوفرة عند الطلب.

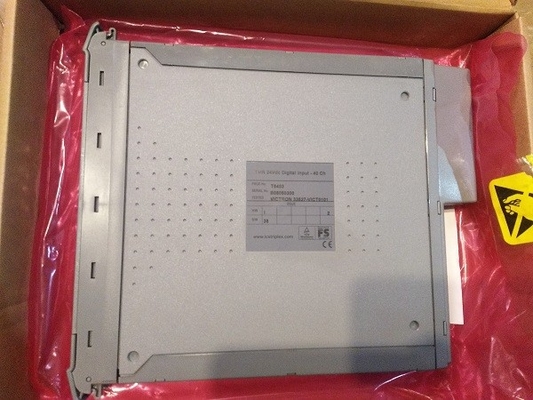

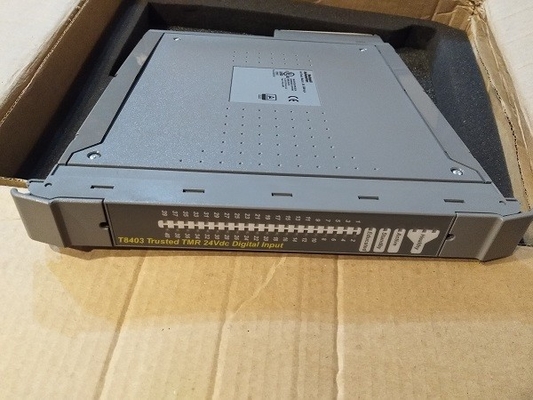

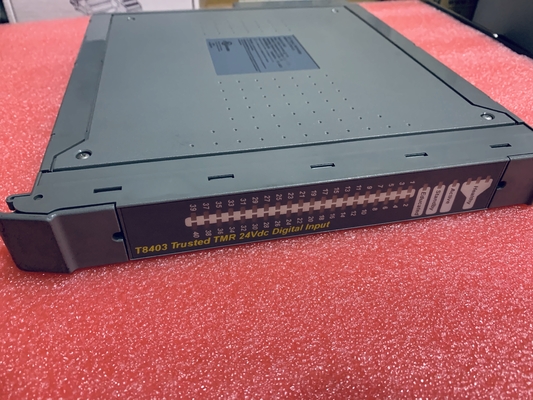

الصور:
