ROCKWELL AUTOMATION ICS Triplex T8461 TMR الموثوق بها 24V DC / 48V وحدة الخروج المترددة - قناة 40
T8461
,T8461 Digital Output Module
,Allen Bradley T8461
المنتج:ROCKWELL AUTOMATION ICS Triplex T8461 TMR الموثوق بها 24V DC / 48V وحدة الخروج المترددة - قناة 40
لمحة عامة عن المنتج:
وحدات الخروج الرقمية الثلاثية الثابتة (TMR) 24 Vdc / 48 Vdc
يتم إجراء اختبارات تشخيصية ثلاثية في جميع أنحاء الوحدة بما في ذلك
قياسات للتيار، والجهد على كل جزء من قناة الخروج التصويت.
يتم تنفيذها للفشل في الارتباط والارتباط. يتم تحقيق تحمل الخطأ من خلال TMR
بنية داخل الوحدة لكل من قنوات الخروج الـ 40
يتم توفير مراقبة خطية تلقائية لجهاز الميدان.
كل من فشل الدوائر المفتوحة والقصيرة في الأسلاك الميدانية وأجهزة الحمل.
توفر الوحدة على متن سلسلة من الأحداث (SOE) الإبلاغ مع دقة 1 ms.
تغير حالة الإخراج يؤدي إلى إدخال SOE. يتم تحديد حالات الإخراج تلقائيًا بواسطة
قياسات الجهد والتيار على متن الوحدة.
هذه الوحدة غير معتمدة للاتصال المباشر بالمناطق الخطرة ويجب استخدامها في
بالتزامن مع أجهزة حاجز السلامة الداخلية.
| تفاصيل المنتج | |
| التصنيع/العلامة التجارية | روكويل أوتوماتيكس ICS ثلاثي |
| النموذج/النوع | T8461 |
| معلومات الطلب / رقم الجزء | T8461 |
| الوصف | وحدة الخروج المترددة الموثوق بها TMR 24V DC / 48V DC - قناة 40 |
| الرمز السريع | 85044030 |
| الأصل | الولايات المتحدة الأمريكية |
| البعد | 25 × 25 × 10 سم |
| الوزن | 1.2 كجم |
ورقة البيانات:T8461.pdf
الخصائص:
• 40 قناة خروج TMR لكل وحدة.
• تشخيص شامل وتلقائي واختبار ذاتي.
• مراقبة خطية تلقائية لكل قناة للكشف عن السلكية المفتوحة والقطر القصير
و أخطاء الحمولة
• 2500 فولت مقاومة الضغط العازل الضوئي / الغلفاني.
• حماية تلقائية من التيار الزائد (في كل قناة) ، لا تحتاج إلى فيوز خارجية.
• تقارير تسلسل الأحداث على متن الطائرة (SOE) بدقة 1 ms.
• يمكن استبدال الوحدة على الإنترنت باستخدام فتحة المرافق المخصصة أو SmartSlot
(ساحة احتياطية واحدة لمجموعة من الوحدات)
• حالة إخراج اللوحة الأمامية
حالة و أخطاء في الأسلاك الميدانية
• المصابيح المضيئة للوحدة تعطي إشارة إلى حالة الوحدة ووضع التشغيل
في حالة تأهب، متعلم)
• TϋV معتمد IEC 61508 SIL 3.
• يتم تشغيل المخرجات في مجموعات معزولة من ثمانية. كل مجموعة من هذه المجموعات هي مجموعة الطاقة (PG).

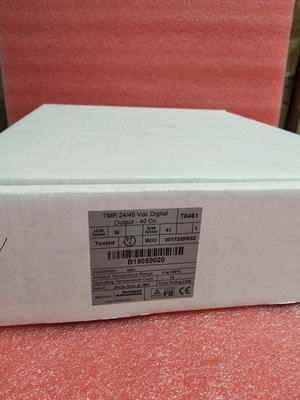

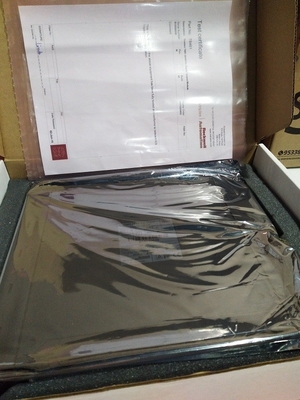

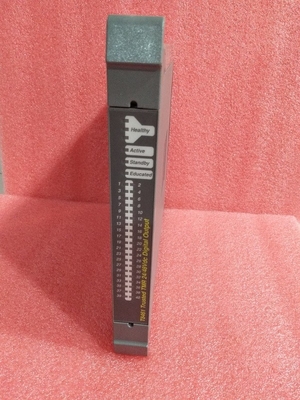

الصورة:
